Η σεισμική συμπεριφορά των κτιρίων αποτελεί κρίσιμο ζήτημα για την ασφάλεια και την ανθεκτικότητα των κατασκευών. Παρά το γεγονός ότι οι τοιχοπληρώσεις θεωρούνται μη φέροντα στοιχεία, η επίδρασή τους στη συνολική απόκριση του κτιρίου είναι σημαντική και συχνά υποτιμάται.

Οι τοιχοπληρώσεις, αν και παραδοσιακά θεωρούνται μη φέροντα στοιχεία, επηρεάζουν σημαντικά τη σεισμική απόκριση των κτιρίων από οπλισμένο σκυρόδεμα (ΟΣ). Η επίδρασή τους μπορεί να είναι είτε ευεργετική, αυξάνοντας τη δυσκαμψία και την αντοχή, είτε επιζήμια, προκαλώντας ανεπιθύμητα φαινόμενα όπως ο “όροφος-μαλακός” (soft-storey) ή η “βραχεία κολόνα” (short-column). Το παρόν τεχνικό άρθρο διερευνά τις επιπτώσεις των τοιχοπληρώσεων, διαχωρίζοντας τους μύθους από την τεχνική πραγματικότητα, με στόχο την καλύτερη κατανόηση του σύνθετου ρόλου τους στον αντισεισμικό σχεδιασμό.

Πηγή φωτογραφίας: ΧΑΛΚΙΣ Α.Ε.

Στην Ελλάδα και σε πολλές άλλες χώρες, η συνήθης πρακτική κατασκευής περιβλήματος και διαμερισμάτων σε κτίρια ΟΣ είναι η χρήση τοιχοπληρώσεων από οπτοπλινθοδομή. Παρά την επικρατούσα αντίληψη ότι αυτοί οι τοίχοι χρησιμεύουν μόνο για διαχωρισμό χώρων και θερμομόνωση, η πραγματικότητα δείχνει ότι διαδραματίζουν κρίσιμο ρόλο κατά τη διάρκεια ενός σεισμού. Η αλληλεπίδρασή τους με τον φέροντα οργανισμό (κολόνες και δοκούς) μεταβάλλει τους μηχανισμούς μεταφοράς φορτίων και μπορεί να επηρεάσει καθοριστικά τη συνολική συμπεριφορά του κτιρίου.

Η Θετική Συμβολή των Τοιχοπληρώσεων

Οι τοιχοπληρώσεις μπορούν να προσφέρουν σημαντικά πλεονεκτήματα στη σεισμική συμπεριφορά ενός κτιρίου. Πρώτον, αυξάνουν τη πλευρική δυσκαμψία του συστήματος, μειώνοντας τις σχετικές μετακινήσεις μεταξύ των ορόφων. Αυτό οδηγεί σε καλύτερη κατανομή των βλαβών και περιορίζει τον κίνδυνο αστοχίας σε κρίσιμα σημεία. Επιπλέον, οι τοιχοπληρώσεις συμβάλλουν στην απορρόφηση σεισμικής ενέργειας, λειτουργώντας ως πρόσθετα στοιχεία απόσβεσης. Σε περιπτώσεις όπου η διάταξη είναι ομοιόμορφη, η συνολική συμπεριφορά του κτιρίου βελτιώνεται αισθητά.

• Αύξηση πλευρικής δυσκαμψίας και αντοχής: Οι τοιχοπληρώσεις ενισχύουν σημαντικά την πλευρική δυσκαμψία του κτιρίου, μειώνοντας τις μετακινήσεις (οριζόντιες παραμορφώσεις) κατά τον σεισμό. Αυτό έχει ως αποτέλεσμα τη μείωση της ζήτησης ολίσθησης (drift demand) στα φέροντα στοιχεία.

• Βελτίωση ικανότητας απορρόφησης ενέργειας: Οι τοίχοι συμβάλλουν στην αύξηση της ικανότητας του κτιρίου να διαχέει σεισμική ενέργεια, βελτιώνοντας τη συνολική του συμπεριφορά.

• Προστατευτικό όφελος: Μελέτες μετά από πραγματικούς σεισμούς έχουν δείξει ότι κτίρια με καλά κατανεμημένες και πλήρεις τοιχοπληρώσεις υπέστησαν συχνά λιγότερες ζημιές σε σύγκριση με “γυμνά” πλαίσια (bare frames).

Πηγή φωτογραφίας: ΧΑΛΚΙΣ Α.Ε.

Οι Κίνδυνοι και οι Αρνητικές Επιπτώσεις

Οι κίνδυνοι προκύπτουν κυρίως από την ανομοιόμορφη κατανομή ή την παραμέληση της επίδρασής τους στον σχεδιασμό.

• Φαινόμενο “Ορόφου-Μαλακού” (Soft-Storey): Όταν οι τοιχοπληρώσεις απουσιάζουν από το ισόγειο (π.χ., για χώρους στάθμευσης ή καταστήματα), αλλά υπάρχουν στους επάνω ορόφους, δημιουργείται μια απότομη ασυνέχεια στη δυσκαμψία. Αυτό οδηγεί σε συγκέντρωση των παραμορφώσεων και των ζημιών στο λιγότερο δύσκαμπτο ισόγειο, με καταστροφικές συνέπειες.

• Φαινόμενο “Βραχείας Κολόνας” (Short-Column): Μερικές (μη πλήρεις) τοιχοπληρώσεις μπορούν να δημιουργήσουν “βραχείες” κολόνες, δηλαδή τμήματα κολονών με μειωμένο αποτελεσματικό μήκος. Αυτά τα τμήματα υφίστανται πολύ μεγαλύτερες τέμνουσες δυνάμεις και καταρρέουν πρόωρα, συχνά με ψαθυρό τρόπο.

• Στρέψη: Η ασύμμετρη διάταξη των τοιχοπληρώσεων στην κάτοψη μπορεί να προκαλέσει σημαντική στρεπτική απόκριση του κτιρίου κατά τον σεισμό, οδηγώντας σε υπερβολικές καταπονήσεις σε συγκεκριμένα φέροντα στοιχεία.

• Ψαθυρή αστοχία: Ενώ αυξάνουν την αντοχή, οι τοιχοπληρώσεις μπορούν επίσης να μειώσουν την ικανότητα παραμόρφωσης (ολκιμότητα) του φορέα, οδηγώντας σε απότομη και ψαθυρή αστοχία μετά την υπέρβαση της μέγιστης αντοχής τους.

Πηγή φωτογραφίας: ΧΑΛΚΙΣ Α.Ε.

Μοντελοποίηση και Σχεδιασμός

Οι σύγχρονοι αντισεισμικοί κανονισμοί (όπως ο Ευρωκώδικας 8) απαιτούν την ενσωμάτωση της επίδρασης των τοιχοπληρώσεων στην ανάλυση του κτιρίου, ειδικά σε περιοχές υψηλής σεισμικότητας.

• Μοντέλα διαγώνιων αντηρίδων: Η πιο κοινή μέθοδος μοντελοποίησης είναι η χρήση ισοδύναμων διαγώνιων αντηρίδων (diagonal struts), οι οποίες προσομοιώνουν την αλληλεπίδραση μεταξύ τοιχοποιίας και πλαισίου.

• Σημασία της ομοιομορφίας: Ομοιόμορφη κατανομή των τοιχοπληρώσεων τόσο στην κάτοψη όσο και καθ’ ύψος είναι ζωτικής σημασίας για την αποφυγή των δυσμενών επιπτώσεων.

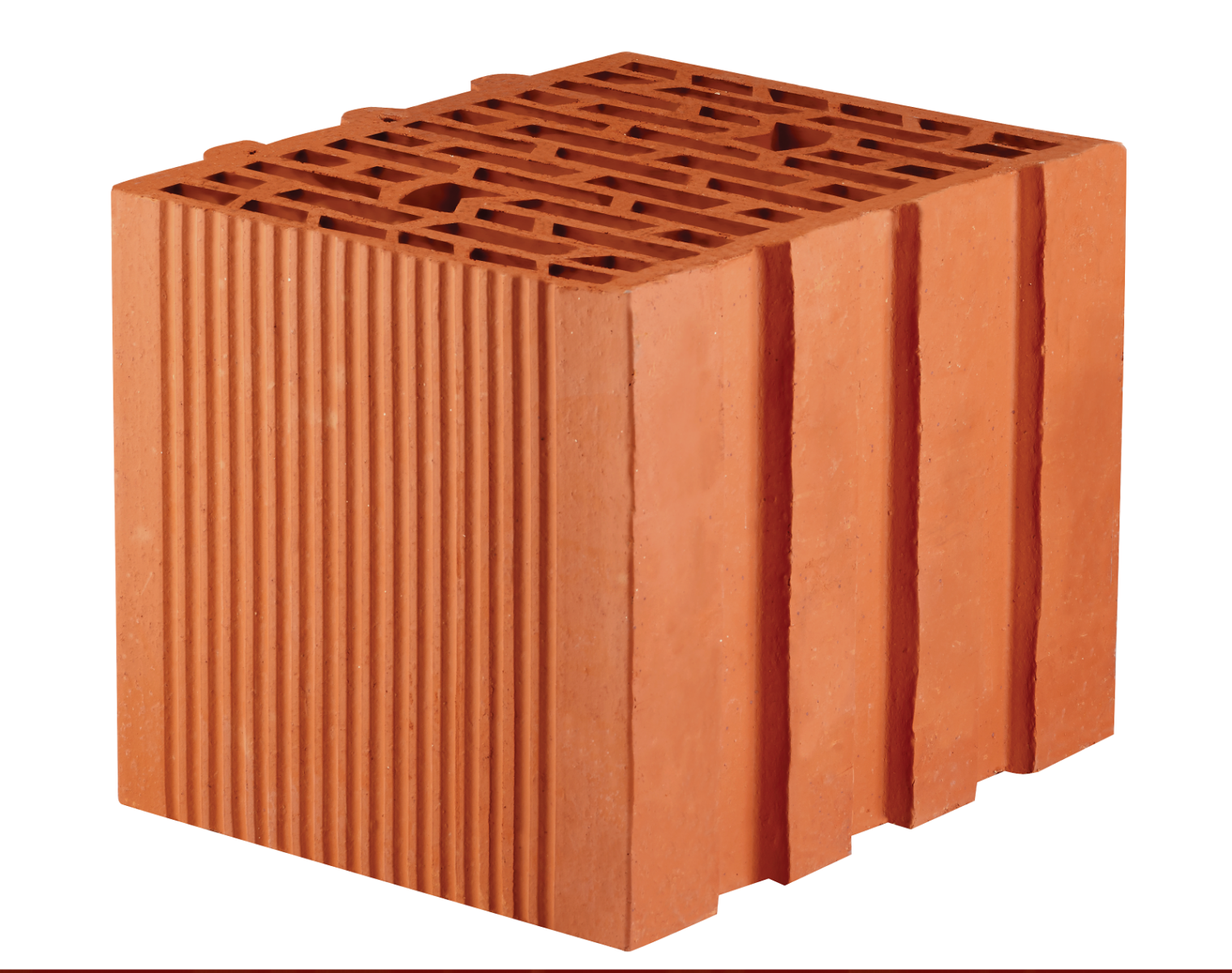

• Υλικά: Το είδος του υλικού πλήρωσης (π.χ., κοινά τούβλα, ελαφροσκυρόδεμα, οπτόπλινθοι) επηρεάζει επίσης τη συμπεριφορά, με τα ελαφρύτερα υλικά να προσφέρουν ενίοτε καλύτερη συμπεριφορά παραμόρφωσης/ολκιμότητας.

Πηγή φωτογραφίας: ΧΑΛΚΙΣ Α.Ε.

Συμπεράσματα

Η σωστή κατανόηση της συμβολής των τοιχοπληρώσεων στη σεισμική συμπεριφορά είναι απαραίτητη για τον ασφαλή και οικονομικό σχεδιασμό κτιρίων. Οι μηχανικοί οφείλουν να λαμβάνουν υπόψη τόσο τις θετικές όσο και τις αρνητικές επιδράσεις, εφαρμόζοντας κατάλληλες μεθόδους προσομοίωσης και ενίσχυσης όπου απαιτείται. Η έρευνα και η εμπειρία δείχνουν ότι η ολοκληρωμένη προσέγγιση στο σχεδιασμό μπορεί να μειώσει τους κινδύνους και να βελτιώσει την ανθεκτικότητα των κατασκευών. Η παρουσία τους μεταβάλλει θεμελιωδώς τη σεισμική συμπεριφορά των κτιρίων ΟΣ. Η πραγματικότητα υποδεικνύει ότι, ενώ μπορούν να ενισχύσουν τη δομή, η παραμέληση της επίδρασής τους στον σχεδιασμό ή η ανομοιόμορφη χωρική τους διάταξη μπορεί να οδηγήσει σε καταστροφικά σενάρια αστοχίας. Ο σύγχρονος αντισεισμικός σχεδιασμός επιβάλλει την κατάλληλη μοντελοποίηση και την εξισορρόπηση της δυσκαμψίας σε όλο το κτίριο, μετατρέποντας έτσι μια δυνητική απειλή σε ένα ευεργετικό δομικό χαρακτηριστικό.

Άρθρο της Γεωργίας Γούναρη | Οικονομική Διευθύντρια της εταιρείας ΧΑΛΚΙΣ Α.Ε.
