Η συνεχής εξέλιξη των συστημάτων θέρμανσης, εξαερισμού και κλιματισμού (HVAC), σε συνδυασμό με τις αυξανόμενες απαιτήσεις για ενεργειακή απόδοση, λειτουργική ευελιξία και βέλτιστη θερμική άνεση, έχει αναδείξει τον ρόλο των κυκλοφορητών ως κρίσιμο στοιχείο του υδραυλικού σχεδιασμού. Οι παραδοσιακές λύσεις σταθερών στροφών αδυνατούν πλέον να ανταποκριθούν στις δυναμικές συνθήκες λειτουργίας των σύγχρονων εγκαταστάσεων, όπου η ζήτηση μεταβάλλεται συνεχώς και η εξοικονόμηση ενέργειας αποτελεί βασική προτεραιότητα.

Στο παρόν άρθρο παρουσιάζονται οι βασικές εφαρμογές των έξυπνων κυκλοφορητών Ecocirc XL & XL Plus της Lowara σε κυκλώματα HVAC, αναδεικνύοντας τον ρόλο τους στη βελτιστοποίηση της ενεργειακής κατανάλωσης, της υδραυλικής ισορροπίας και της συνολικής απόδοσης των εγκαταστάσεων.

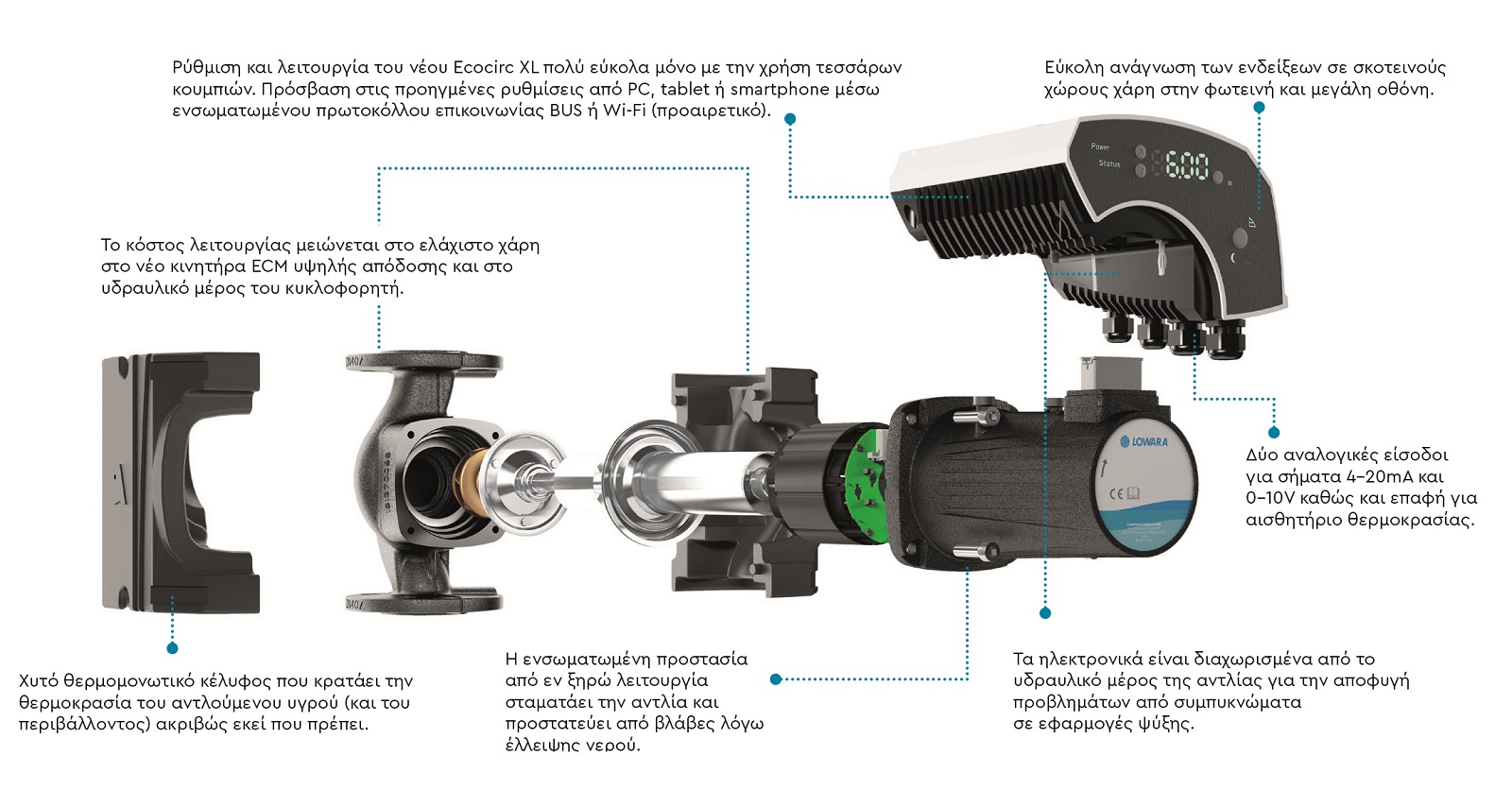

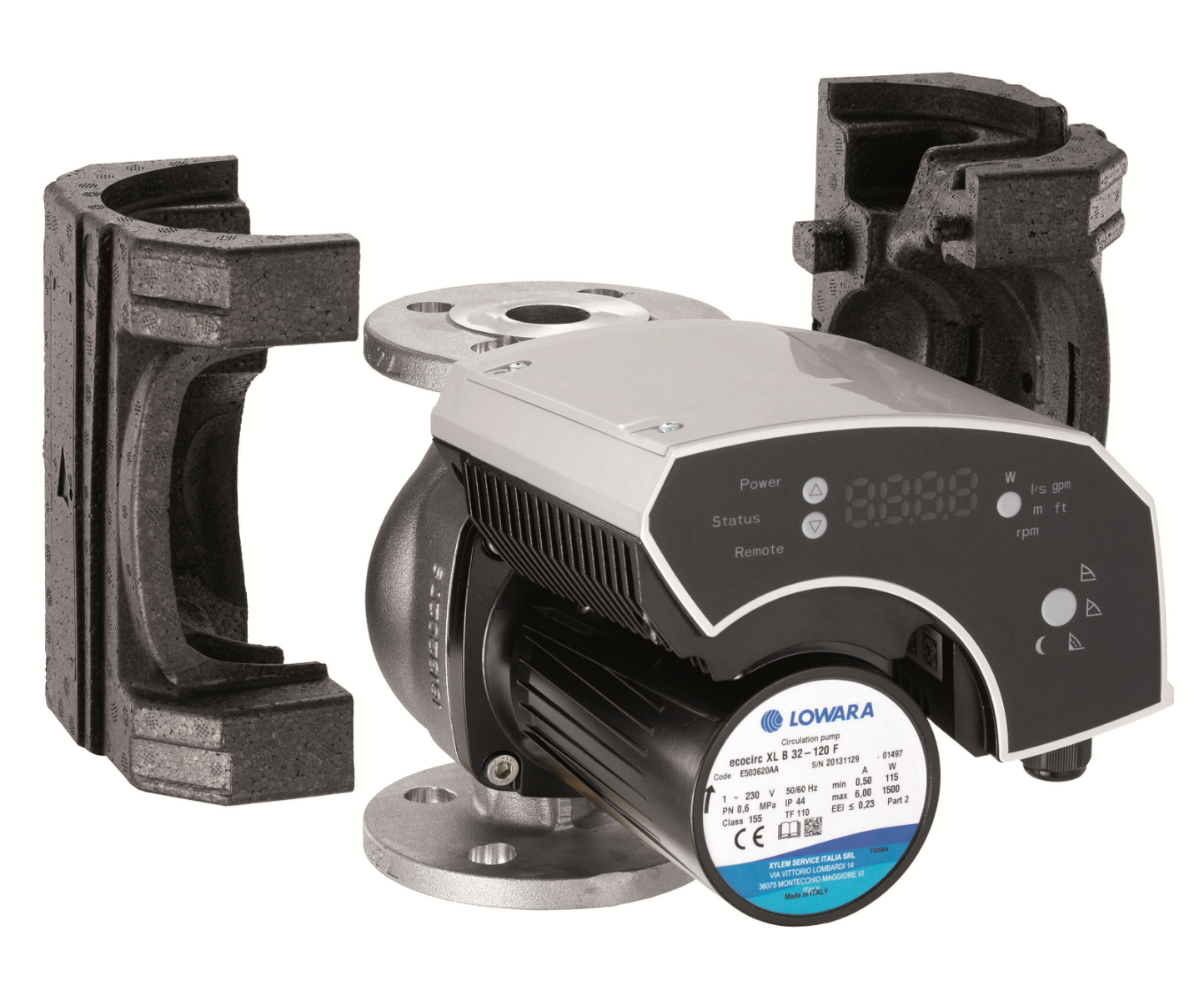

Οι έξυπνοι κυκλοφορητές LOWARA Ecocirc XL & Ecocirc XL Plus ενσωματώνουν τεχνολογία υψηλής απόδοσης και προηγμένες δυνατότητες ελέγχου, επιτρέποντας την προσαρμογή της παροχής και του μανομετρικού στις πραγματικές ανάγκες κάθε κυκλώματος HVAC. Χάρη στη δυνατότητα εφαρμογής διαφορετικών τρόπων ελέγχου, καθώς και στη διασύνδεση με συστήματα αυτοματισμού και διαχείρισης κτηρίων (BMS), οι κυκλοφορητές αυτοί βρίσκουν εφαρμογή σε ένα ευρύ φάσμα εγκαταστάσεων, από απλά κυκλώματα θέρμανσης έως σύνθετα συστήματα ψύξης και υβριδικές λύσεις.

Πηγή φωτογραφίας: Idator S.A.

Κυκλώματα θέρμανσης και τρόποι ελέγχου – Έλεγχος σταθερών στροφών (σταθερή ταχύτητα)

Ο έλεγχος σταθερών στροφών εφαρμόζεται σε κυκλώματα σταθερής παροχής, όπου οι υδραυλικές συνθήκες παραμένουν ουσιαστικά αμετάβλητες.

Τυπικές εφαρμογές είναι:

• κυκλώματα φόρτισης δοχείων αδράνειας,

• κυκλώματα εναλλακτών θερμότητας,

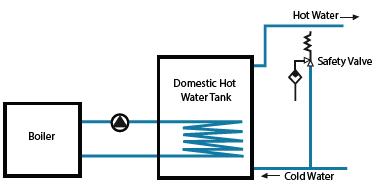

• παραγωγή Ζεστού Νερού Χρήσης (Ζ.Ν.Χ.) μέσω σερπαντίνας.

Πηγή φωτογραφίας: Idator S.A.

Σε αυτές τις περιπτώσεις, ο κυκλοφορητής λειτουργεί κατόπιν εντολής από θερμοστάτη ή σύστημα αυτοματισμού, παρέχοντας σταθερή παροχή. Ακόμη και σε αυτή την «βασική» λειτουργία, οι Ecocirc XL εξασφαλίζουν υψηλή ενεργειακή απόδοση, μειώνοντας σημαντικά την κατανάλωση σε σύγκριση με παλαιότερους συμβατικούς κυκλοφορητές.

Πηγή γραφήματος: Idator S.A.

Έλεγχος αναλογικής διαφορικής πίεσης (Δp-v)

Ο αναλογικός έλεγχος διαφορικής πίεσης αποτελεί την καταλληλότερη λύση για μεταβλητά κυκλώματα θέρμανσης. Η φιλοσοφία της λειτουργίας του βασίζεται στην υπόθεση ότι τουλάχιστον η μισή πτώση πίεσης του κυκλώματος θα είναι στις σωληνώσεις διανομής και επιστροφής, ενώ η άλλη μισή θα χάνεται στα σώματα.

Με βάση αυτήν την αρχή, ο κυκλοφορητής ρυθμίζει το μανομετρικό του ανάλογα με την παροχή:

• μειώνει το μανομετρικό όταν μειώνεται η ζήτηση,

• το αυξάνει όταν η ζήτηση αυξάνεται.

Σε συνθήκες μηδενικής παροχής —όταν όλες οι βαλβίδες είναι κλειστές— ο κυκλοφορητής μπορεί να παρέχει περίπου το μισό (1/2) του μανομετρικού που αποδίδει στη μέγιστη παροχή.

Ο έλεγχος αναλογικής διαφορικής πίεσης ενδείκνυται για εφαρμογές, όπως:

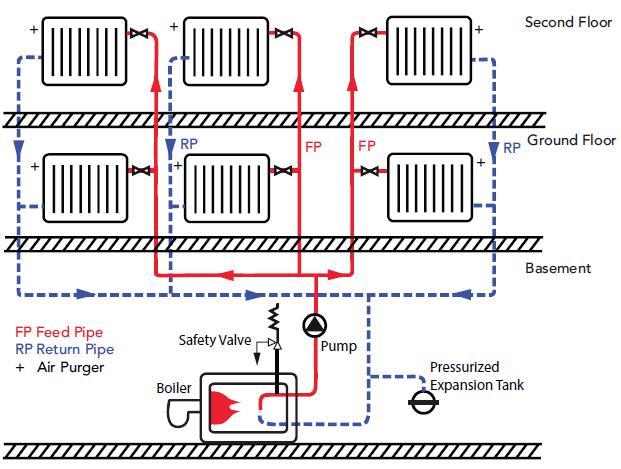

• επίτοιχα σώματα καλοριφέρ με θερμοστατικές κεφαλές,

• fan-coil units,

• μικτά δίκτυα με πολλαπλές ζώνες.

Σε συστήματα με λέβητα, αντλία θερμότητας ή υβριδικό συνδυασμό, το συνεχές άνοιγμα και κλείσιμο των βαλβίδων προκαλεί διαρκείς μεταβολές στην παροχή. Ο κυκλοφορητής, λειτουργώντας σε αναλογική διαφορική πίεσης (Δp-v), προσαρμόζεται άμεσα στις μεταβολές αυτές, διασφαλίζοντας ομαλή και αποδοτική λειτουργία.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

• εξοικονόμηση ηλεκτρικής ενέργειας έως και 60%,

• περιορισμό υδραυλικών θορύβων,

• αποφυγή υπερπιέσεων στις βαλβίδες,

• καλύτερη συνεργασία με λέβητες συμπύκνωσης και αντλίες θερμότητας, αυξάνοντας τη συνολική εποχική απόδοση.

Πηγή γραφήματος: Idator S.A.

Έλεγχος σταθερής διαφορικής πίεσης (Δp-c)

Ο έλεγχος σταθερής διαφορικής πίεσης εφαρμόζεται σε κυκλώματα όπως η ενδοδαπέδια θέρμανση. Σε αυτά τα συστήματα, η κύρια πτώση πίεσης εντοπίζεται στους βρόγχους και όχι στο δίκτυο διανομής

Η διατήρηση σταθερού μανομετρικού:

• εξασφαλίζει ομοιόμορφη κατανομή ροής,

• βελτιώνει τη σταθερότητα της θερμοκρασίας χώρου.

Πηγή γραφήματος: Idator S.A.

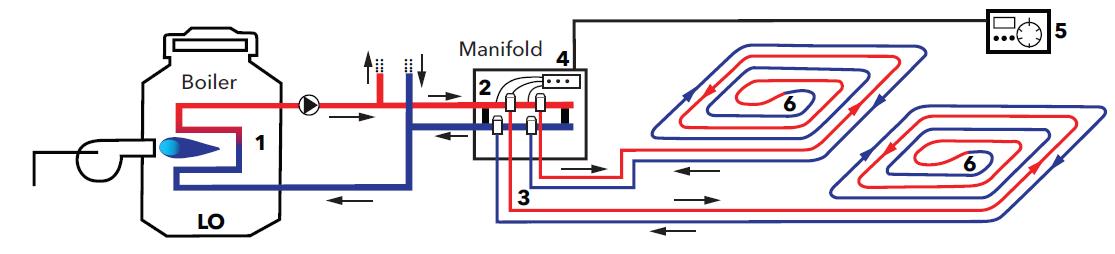

Οι σύγχρονες εγκαταστάσεις με υποδαπέδια συστήματα θέρμανσης μπορεί να κάνουν χρήση μικρών ηλεκτροβανών, ελεγχόμενων από θερμοστάτες χώρου, για την πλήρη αυτονόμηση των χώρων μιας κατοικίας. Παρότι η παρουσία ηλεκτροβανών παραπέμπει σε μεταβλητό κύκλωμα, όπου θα μπορούσε να εφαρμοστεί αναλογικός έλεγχος διαφορικής πίεσης, στην περίπτωση της ενδοδαπέδιας θέρμανσης συστήνεται η επιλογή ελέγχου σταθερής διαφορικής πίεσης.

Η διατήρηση του σταθερού μανομετρικού, θα αποτρέψει την παγίδευση ή απελευθέρωση αερίων εντός των υποδαπέδιων βρόγχων του κυκλώματος, ακόμη και όταν η παροχή μεταβάλλεται λόγω του ανοίγματος ή κλεισίματος των ηλεκτροβανών.

Πηγή γραφήματος: Idator S.A.

Fan-coil, αντλίες θερμότητας και υβριδικά συστήματα

Στα συστήματα fan-coil, τόσο σε θέρμανση όσο και ψύξη, οι μεταβολές της ζήτησης είναι συχνές και έντονες. Οι LOWARA Ecocirc XL & XL Plus λειτουργούν ιδανικά σε αναλογική διαφορική πίεση, προσαρμόζοντας άμεσα την παροχή και εξασφαλίζοντας γρήγορη απόκριση και χαμηλή κατανάλωση.

Σε αντλίες θερμότητας και υβριδικά συστήματα (λέβητας + Α/Θ), οι έξυπνοι κυκλοφορητές:

• σταθεροποιούν τη λειτουργία της πηγής θερμότητας,

• μειώνουν τα on/off,

• βελτιώνουν τον COP και την εποχική απόδοση,

• συνεργάζονται άριστα με δοχεία αδράνειας και υδραυλικούς διαχωριστές.

Προηγμένοι τρόποι ελέγχου και αυτοματισμοί Ecocirc XL Plus

Η έκδοση Ecocirc XL Plus ενσωματώνει προηγμένες δυνατότητες ελέγχου και επικοινωνίας:

• εξωτερικό έλεγχο μέσω 0–10V,

• ψηφιακές εισόδους και εξόδους,

• αισθητήρια πίεσης και θερμοκρασίας,

• πρωτόκολλα Modbus & BACnet.

Τα ενσωματωμένα πρωτόκολλα επικοινωνίας Modbus & BACnet, καθώς και οι θύρες RS485 των Ecocirc XL & XL Plus, προσφέρουν άμεση δικτύωση, χωρίς να απαιτούν επιπλέον κάρτες (modules) ενσωμάτωσης. Αυτό μειώνει τόσο το κόστος εξοπλισμού όσο και τον χρόνο εγκατάστασης και ρύθμισης.

Παράλληλα, η διασύνδεση με συστήματα BMS επιτρέπει τον κεντρικό έλεγχο, τη συνεχή παρακολούθηση της λειτουργίας, την πρόληψη βλαβών και τη βελτιστοποίηση της ενεργειακής κατανάλωσης ολόκληρης της εγκατάστασης.

Συμπεράσματα

Καθώς η ανάγκη για ολοένα και πιο αποδοτικά συστήματα αυξάνεται, με σκοπό την εξοικονόμηση ενέργειας, την αύξηση του βαθμού απόδοσης, την βελτιστοποίηση της θερμικής άνεσης, αλλά και την βελτιστοποίηση της απόκρισης στις δυναμικές μεταβολές των κυκλωμάτων θέρμανσης, η τεχνολογία των κυκλοφορητών εξελίσσεται διαρκώς.

Οι σύγχρονοι έξυπνοι κυκλοφορητές διαθέτουν πλέον επαυξημένες δυνατότητες ελέγχου και ρυθμίσεων, διατηρώντας παράλληλα τους τρεις θεμελιώδεις βασικούς τρόπους ελέγχου που αναλύθηκαν στο παρόν τεχνικό άρθρο.

Η τεχνολογία των κυκλοφορητών παρέχει τη δυνατότητα της διασύνδεσης με τα συστήματα αυτοματισμών και διαχείρισης κτηριακών εγκαταστάσεων (BMS) αξιοποιώντας ενσωματωμένες επαφές αναλογικών και ψηφιακών σημάτων, αισθητηρίων πίεσης & θερμοκρασίας, εξωτερικού ελέγχου και επικοινωνίας μεταξύ των κυκλοφορητών καθώς και ενσωματωμένα πλέον πρωτόκολλα επικοινωνίας Modbus & BACnet, συμβάλλοντας σε καλύτερη ενεργειακή διαχείριση της εγκατάστασης.
