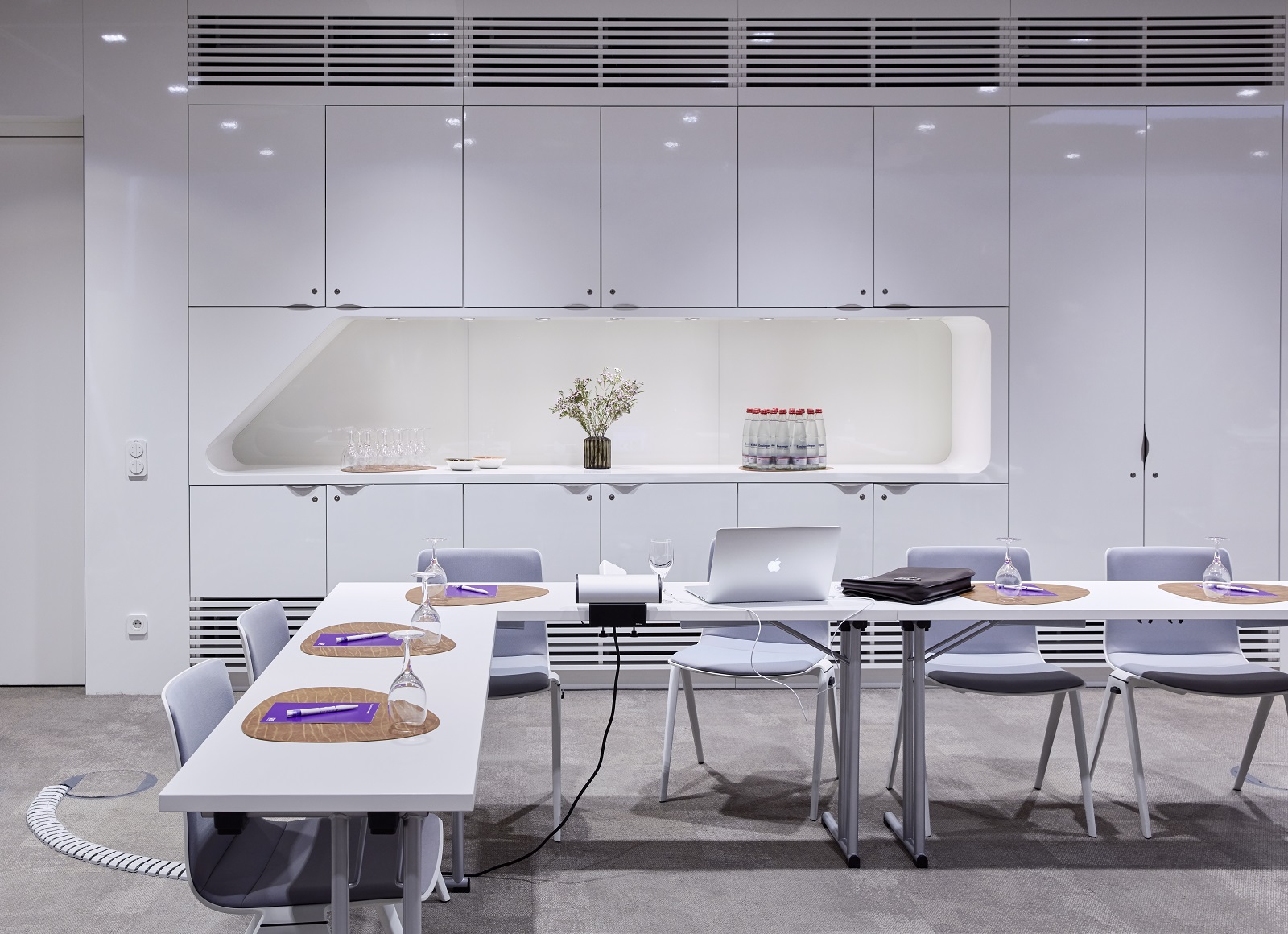

Στους σύγχρονους επαγγελματικούς χώρους, η ανάγκη παροχής ισχύος και data, όχι μόνο στις μόνιμες θέσεις εργασίας (γραφεία), αλλά και σε χώρους ή σημεία όπου χρησιμοποιούνται περιοδικά, όπως π.χ. εκθεσιακοί χώροι ή αίθουσες συνεδρίων, είναι αυξημένη.

Η μελέτη και ο σωστός σχεδιασμός τού εκάστοτε χώρου, εκτός από την αισθητική πλευρά, πρέπει να προβλέπει την ορθή και λειτουργική διανομή της ηλεκτρικής ενέργειας, ιδίως σε κτίρια παλαιότερης κατασκευής, των οποίων η μελέτη είχε βασιστεί σε κριτήρια τα οποία είναι πλέον ξεπερασμένα.

Η Hager, με εξειδίκευση στην παροχή λύσεων στην όδευση καλωδίων σε οικιακούς και σε επαγγελματικούς χώρους, διαθέτει ένα ολοκληρωμένο σύστημα ενδοδαπέδιας εγκατάστασης το οποίο μπορεί να τοποθετηθεί σε δάπεδα από μπετόν ή/και ψευδοπάτωμα, καλύπτοντας ανάγκες σε χώρους ήπιας χρήσης (γραφεία), αλλά και σε χώρους όπου απαιτείται υγρός καθαρισμός του δαπέδου (εκθεσιακοί χώροι, εμπορικά κέντρα) ή χώρους με μεγάλα μηχανικά φορτία.

Ενδοδαπέδια μεταλλικά κανάλια

Για την όδευση των καλωδίων σε δάπεδα από μπετόν, το σύστημα ενδοδαπέδιας εγκατάστασης της Hager διαθέτει μεταλλικά κανάλια από γαλβανισμένο φύλλο χάλυβα πάχους 1,25mm.

Πηγή φωτογραφίας: Hager Hellas

Τα μεταλλικά κανάλια έχουν διαστάσεις πλάτους 190mm, 240mm, 340mm και βάθος 28mm ή 38mm και είναι διαθέσιμα με 2 ή 3 τμήματα για τον ασφαλή διαχωρισμό κυκλωμάτων και ασθενών/ισχυρών ρευμάτων.

Για την στήριξη των μεταλλικών καναλιών στο μπετόν και τη διασύνδεσή τους με τα μεταλλικά κουτιά διακλάδωσης διατίθενται εξαρτήματα στερέωσης που εξασφαλίζουν την αγωγιμότητα της γείωσης σε όλο το μήκος της εγκατάστασης.

Ενδοδαπέδια μεταλλικά κουτιά διακλάδωσης

Χρησιμοποιούνται για την τοποθέτηση των ενδοδαπέδιων κουτιών (κεφαλές) σε δάπεδα από μπετόν και την ασφαλή διέλευση των καλωδίων από τα μεταλλικά κανάλια μέχρι την σύνδεσή τους με τους εγκατεστημένους μηχανισμούς στα ενδοδαπέδια κουτιά.

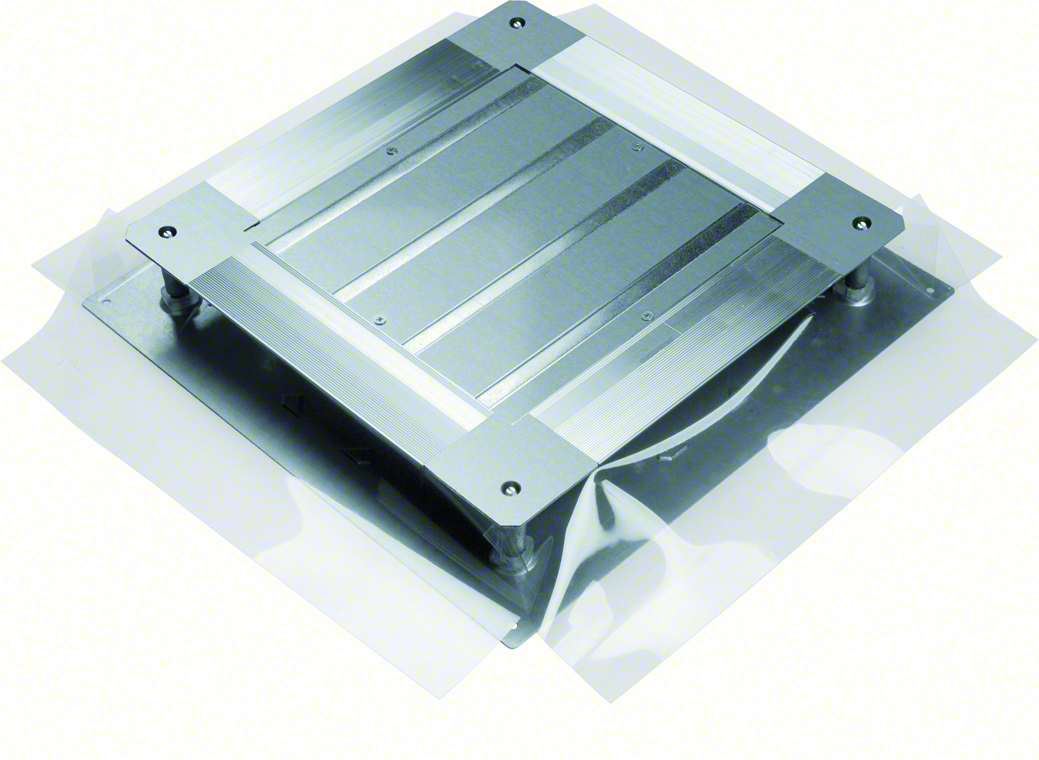

Διαθέτουν περιμετρική μεμβράνη στα πλαϊνά τμήματα και μεταλλική πλάκα κάλυψης στο άνω τμήμα τα οποία δεν επιτρέπουν στο υγρό σκυρόδεμα να εισέλθει εντός του μεταλλικού κουτιού κατά την έγχυσή του στο δάπεδο.

Πηγή φωτογραφίας: Hager Hellas

Το ύψος των μεταλλικών κουτιών ρυθμίζεται με ακρίβεια από 50mm – 170mm από 4 σημεία στο άνω τμήμα. Για εγκαταστάσεις όπου η όδευση των καλωδίων γίνεται με ενδοδαπέδιους σωλήνες, δίνεται η δυνατότητα της τοποθέτησης ειδικού εξαρτήματος στα πλαϊνά του μεταλλικού κουτιού για την ασφαλή διέλευση των καλωδίων μέσα στο μεταλλικό κουτί.

Ενδοδαπέδια κουτιά (κεφαλές) για τοποθέτηση σε ψευδοπάτωμα ή μπετόν

Η επιλογή του κατάλληλου ενδοδαπέδιου κουτιού, μερικές φορές μπορεί να είναι μια δύσκολή υπόθεση, αλλά πάντα καθορίζεται από την χρήση του εκάστοτε χώρου, το διαθέσιμο βάθος του δαπέδου και την ανάγκη παροχής ενέργειας στις επιλεγμένες θέσεις εργασίας.

Στις ανάγκες αυτές δίνουν λύση τα ενδοδαπέδια κουτιά για ψευδοπάτωμα ή μπετόν της Hager. Διαθέτουν πλήρη γκάμα διαστάσεων με χωρητικότητα μηχανισμών: 12Μ – 18Μ – 20Μ – 24Μ για την τοποθέτηση διακοπτικού υλικού της σειράς gallery 45×45.

Η σειρά gallery 45×45, προσφέρει ολοκληρωμένη λύση σε ρευματοδότες σούκο, RJ45, USB κλπ, εξασφαλίζοντας την κάλυψη κάθε απαίτησης σε παροχή ενέργειας και data.

Πηγή φωτογραφίας: Hager Hellas

Πηγή φωτογραφίας: Hager Hellas

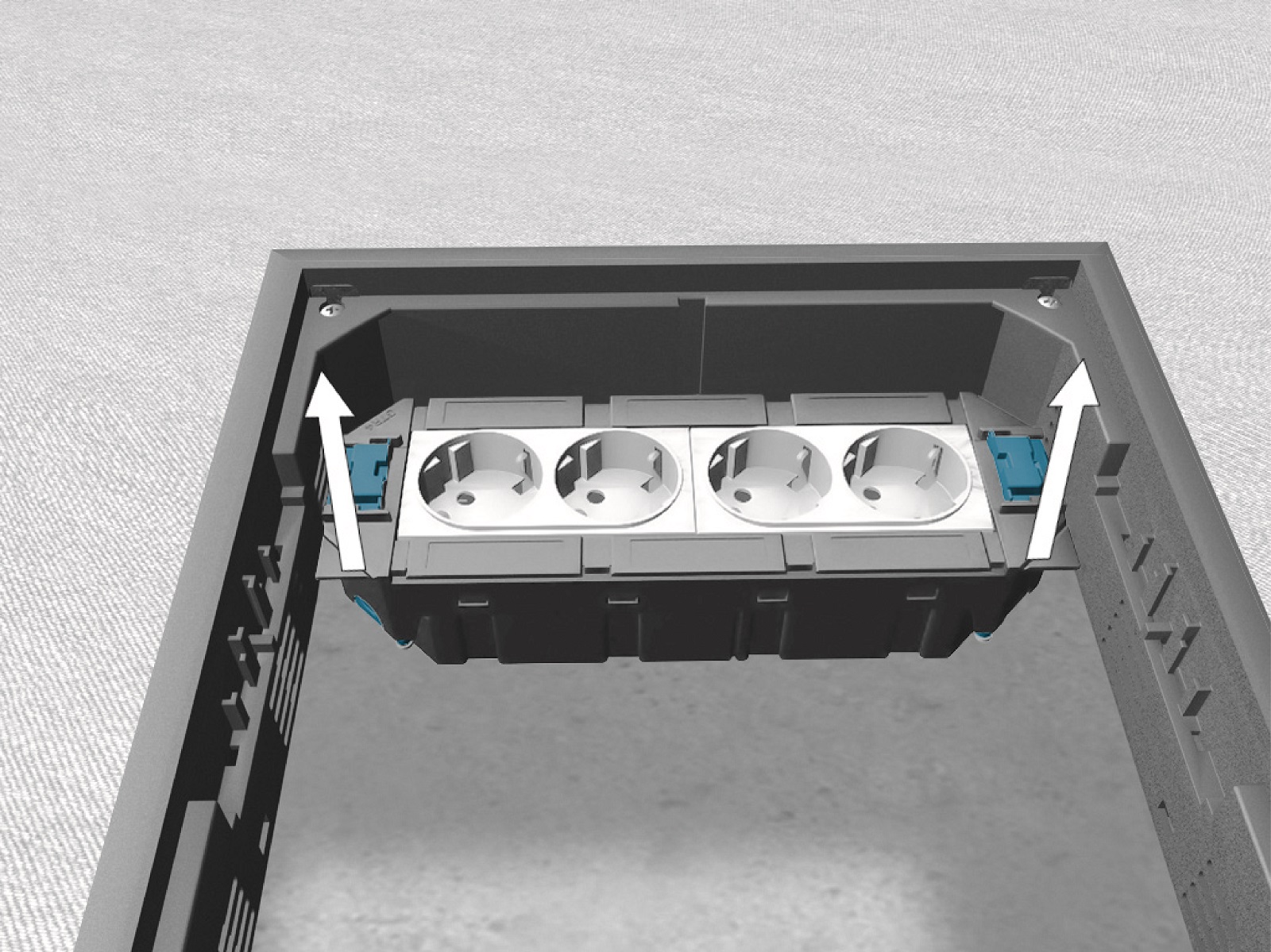

Οι μηχανισμοί gallery 45×45 τοποθετούνται σε ειδικές βάσεις στήριξης, οι οποίες έχουν τη δυνατότητα ρύθμισης του ύψους τοποθέτησής τους μέσα στο κουτί ανάλογα με το βάθος του δαπέδου.

Πηγή φωτογραφίας: Hager Hellas

Πηγή φωτογραφίας: Hager Hellas

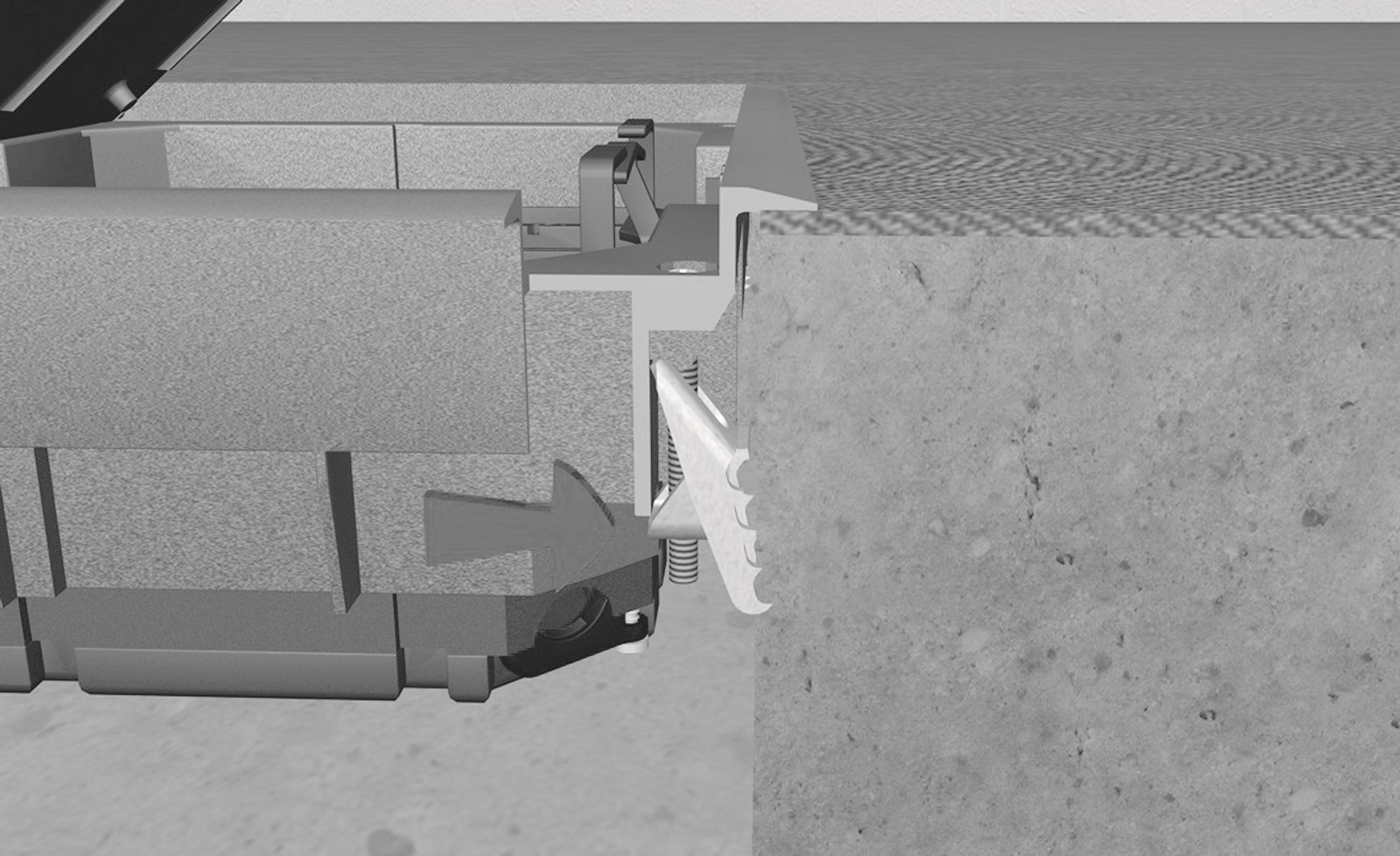

Για την εγκατάστασή τους στο δάπεδο, τα ενδοδαπέδια κουτιά διαθέτουν ειδικό μηχανισμό κλήσης στα νύχια στήριξης που εξασφαλίζει την σταθερή τοποθέτησή τους σε ψευδοπάτωμα ή σε μπετόν.

Πηγή φωτογραφίας: Hager Hellas

Σε μια ηλεκτρολογική εγκατάσταση, τα ενδοδαπέδια κουτιά καλούνται να καλύψουν όχι μόνο τις τεχνικές απαιτήσεις στις εκάστοτε θέσεις εργασίας, αλλά θα πρέπει να έχουν και τη δυνατότητα για τη λειτουργική και διακριτική τοποθέτησή τους μέσα στον χώρο.

Τα καλύμματα των ενδοδαπέδιων κουτιών διατίθενται σε 2 τύπους με βάθος 5mm ή 12mm για την τοποθέτηση επένδυσης όμοιας με το δάπεδο (μοκέτα, πλακάκι, παρκέ κλπ.) και με 3 επιλογές διατομών:

• Τετράγωνη 12Μ, 24Μ

• Ορθογώνια 18Μ

• Στρογγυλή 12Μ, 20Μ, 24Μ

και 2 επιλογές χρωμάτων γκρι RAL7011 και μαύρο RAL9005, προσφέρει 24 διαφορετικές επιλογές για την απόλυτη προσαρμογή τους μέσα στον χώρο.

Στις περιπτώσεις όπου τα καλώδια τροφοδοσίας των ηλεκτρικών συσκευών πρέπει να διασχίσουν σημεία όπου υπάρχει συχνή διέλευση ανθρώπων, τα αρθρωτά κανάλια της Hager «κουμπώνουν» στο κάλυμμα του ενδοδαπέδιου κουτιού και προστατεύουν τα καλώδια μέχρι την συσκευή.

Πηγή φωτογραφίας: Hager Hellas

Ενδοδαπέδια κουτιά στεγανά IP66

Σε επαγγελματικούς χώρους στους οποίους επιβάλλεται η χρήση υγρών για τον καθαρισμό τους (εκθεσιακούς χώρους, εμπορικά κέντρα κλπ.), τα ενδοδαπέδια κουτιά με βαθμό στεγανότητας IP66 είναι η ενδεδειγμένη λύση.

Τα στεγανά ενδοδαπέδια κουτιά σε συνδυασμό με τα ενδοδαπέδια μεταλλικά κουτιά διακλάδωσης τοποθετούνται σε δάπεδα από μπετόν και διαθέτουν κάλυμμα από αλουμίνιο υψηλής μηχανικής αντοχής (ΙΚ08-ΙΚ10). Η χωρητικότητα των κουτιών αυτών είναι 24Μ για μηχανισμούς gallery 45×45 και δέχονται τις ίδιες βάσεις με τα κουτιά για το ψευδοπάτωμα.

Πηγή φωτογραφίας: Hager Hellas

Τα στεγανά κουτιά διαθέτουν στο κέντρο της κεφαλής μια οπή με κάλυμμα από πολυαμίδιο ή αλουμίνιο για την είσοδο των καλωδίων τροφοδοσίας των συσκευών και αυτή η οπή καθορίζει και την στεγανότητα του κουτιού, καθώς όταν είναι κλειστή, ο βαθμός στεγανότητας είναι IP66, ενώ όταν ανοίγει για την είσοδο των καλωδίων τροφοδοσίας των συσκευών, ο βαθμός στεγανότητας μεταβάλλεται σε IP20.

Ενδοδαπέδια κουτιά βαρέως τύπου

Κατάλληλα για χώρους όπου τα δάπεδα δέχονται μεγάλα μηχανικά φορτία καθώς η αντοχή τους φτάνει τα 20kN. Τοποθετούνται αυτόνομα με τη χρήση ειδικού kit ρύθμισης ύψους 115mm – 200mm. Η χωρητικότητα των κουτιών αυτών είναι 12M ή 24Μ για μηχανισμούς gallery 45×45 και δέχονται τις ίδιες βάσεις με τα κουτιά για το ψευδοπάτωμα.

Νέα Ενδοδαπέδια mini κουτιά IP30 – IP67

Σε χώρους που τελούν υπό ανακαίνιση ή ακόμα και σε νέες εγκαταστάσεις, η παροχή ενέργειας και data για την τροφοδοσία μεμονωμένων συσκευών μπορεί να εξελιχθεί σε πραγματική πρόκληση.

Πηγή φωτογραφίας: Hager Hellas

Τα ενδοδαπέδια mini κουτιά μπορούν να δώσουν έξυπνες και πρακτικές λύσεις για τις περιπτώσεις που απαιτούνται μέχρι 2 ρευματοδότες σούκο gallery 45×45 και 2 data τύπου keystone. Μπορούν να τοποθετηθούν απευθείας σε ψευδοπάτωμα πάχους >32mm ή με την χρήση βοηθητικού δακτυλίου στήριξης, μπορούν να τοποθετηθούν σε επιφάνεια βάθους <32mm.

Για την τοποθέτησή τους σε δάπεδα από μπετόν όπου το μέγιστο ύψος επίστρωσης είναι 155mm, ο οδηγός τοποθέτησης σε μπετόν είναι απαραίτητος, καθώς φέρει υποδοχές για την ένωση με τα ενδοδαπέδια μεταλλικά κανάλια ή με σωλήνες διαμέτρου 20mm ή 25mm.

Πηγή φωτογραφίας: Hager Hellas

Τα καλύμματά τους προσφέρουν μια ευρεία γκάμα λύσεων και επιλογών καθώς διατίθενται σε 3 τύπους:

1) Πλαστικά καλύμματα 2 εξόδων IP30 σε 2 χρώματα:

• Γκρι RAL7011

• Μαύρο RAL9005

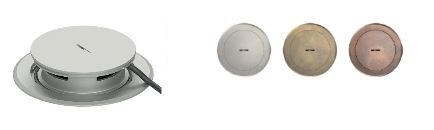

2) Μεταλλικά καλύμματα με κυλινδρική πλάγια έξοδο καλωδίων IP67 (IP20 με ανοιχτό κάλυμμα) σε 3 φινιρίσματα:

• Ασημί

• Χάλκινο

• Ορειχάλκινο

3) Μεταλλικά καλύμματα ανοιγόμενα IP66 (IP20 με ανοιχτό κάλυμμα) σε 3 φινιρίσματα:

• Ασημί

• Χάλκινο

• Ορειχάλκινο

Μπορούν εύκολα να τοποθετηθούν σε χώρους γραφείων, σε εκθεσιακούς ή εμπορικούς χώρους ακόμα και αν απαιτείται η χρήση υγρών για τον καθαρισμό του δαπέδου, καθώς τα μεταλλικά καλύμματα προσφέρουν αυξημένο βαθμό στεγανότητας.
