Προηγμένα συστήματα ξηράς δόμησης επαυξημένης πυροπροστασίας, ηχομόνωσης και θερμομόνωσης
Tο 1888 λειτούργησε στην Αγγλία το πρώτο εργοστάσιο παραγωγής γυψοσανίδων, δηλαδή επίπεδων ορθογώνιων δομικών στοιχείων σε μορφή «σανίδας», που αποτελούνταν από πυρήνα γύψου επενδυμένου από τις δύο πλευρές με ειδικό χαρτί και έδιναν τη δυνατότητα να χρησιμοποιηθούν ευρέως για τον διαχωρισμό εσωτερικών χώρων στα κτήρια.
Η τεχνολογία παρουσίασε παγκόσμια άνθηση και στην Ελλάδα, εμφανίστηκαν τη δεκαετία του ’80, στην αρχή στην κατασκευή δημόσιων κτηρίων και υποδομών όπως τα νοσοκομεία, και αργότερα σε κατοικίες, γραφεία, καταστήματα κτλ. Ένας από τους λόγους της ευρείας αποδοχής ήταν ότι μπορούσαν να χωρίσουν εύκολα και γρήγορα τους εσωτερικούς χώρους των κτηρίων παράγοντας παράλληλα διάφορες ενδιαφέρουσες αρχιτεκτονικές δομές.
Στην πάροδο των ετών, όπως συνέβη σχεδόν με όλα τα δομικά υλικά, υπήρξαν τεχνολογικές εξελίξεις που βελτίωσαν τις ιδιότητες των γυψοσανίδων και προσέφεραν νέες καινοτομίες σε επίπεδο τεχνικών λύσεων. Στις μέρες μας μια τέτοια καινοτομία έχει κάνει την εμφάνισή της και αναμένεται να αναμορφώσει στον κλάδο της ξηράς δόμησης: οι ινοπλισμένες γυψόπλακες.
Τι είναι οι ινοπλισμένες γυψόπλακες;
Η FIBRAN SpΑ, θυγατρική του ελληνικού ομίλου παραγωγής μονωτικών υλικών FIBRAN, στην Ιταλία, παράγει προϊόντα ενισχυμένα με ίνες γύψου, στόκους και προϊόντα εξομάλυνσης, ενώ η Gessi Roccastrada που ανήκει στην FIBRAN SpΑ κατέχει στην ιδιοκτησία της τα πιο σημαντικά λατομεία φυσικού γύψου στη λεκάνη εξόρυξης της Roccastrada. Μάλιστα, η FIBRAN, παρουσίασε πρόσφατα στην Ευρωπαϊκή αγορά και στο ελληνικό κοινό, μια νέα τεχνολογία ινοπλισμένων γυψοπλακών με την εμπορική ονομασία FIBRANgyps TECNO.
Όπως ακριβώς δηλώνει και το όνομα τους, σε αντίθεση με τις γυψοσανίδες οι δύο πλευρές της πλάκας δεν έχουν χαρτί ή άλλες επικαλύψεις όπως υαλούφασμα, αλλά πρόκειται για πλάκες κατασκευασμένες από φυσικό γύψο, πυκνότητας 960 kg/m³, δηλαδή μεγαλύτερη από τις γυψοσανίδες, και οι οποίες στη μάζα τους έχουν «οπλιστεί» με συνθετικές ίνες.

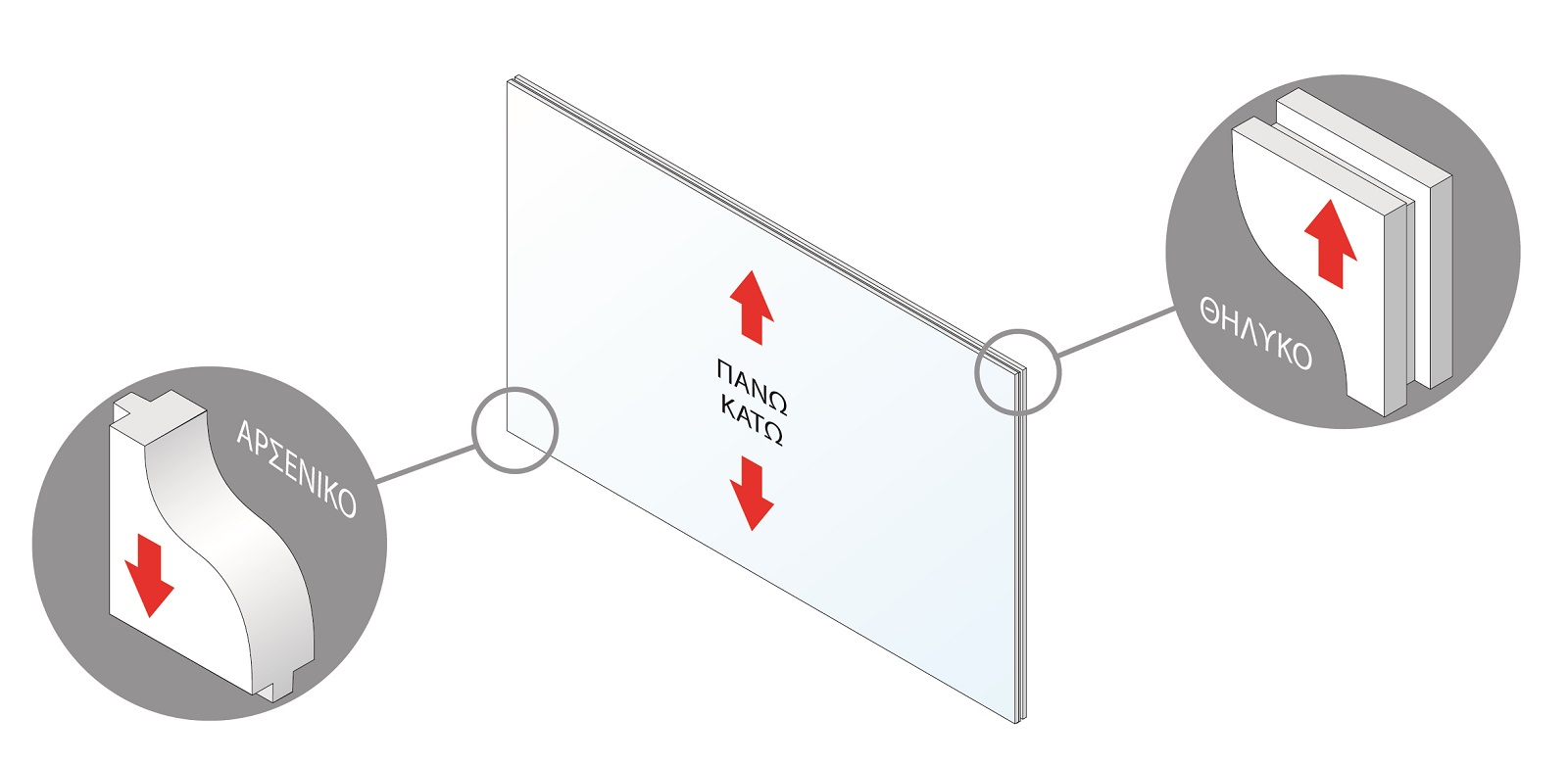

Δύο πρόσθετα σημαντικά στοιχεία αποτελούν το πάχος τους, το οποίο είναι 25 mm, δηλαδή όσο δύο αλλεπάλληλες στρώσεις γυψοσανίδας, και στην περίμετρό τους έχουν πατούρα ραμποτέ «αρσενικό-θηλυκό». Οι ινοπλισμένες γυψόπλακες FIBRANgyps TECNO πιστοποιούνται ως προϊόντα με βάση το ευρωπαϊκό πρότυπο ΕΝ 15283-2 Gypsum fiber boards και ως προς τη χρήση τους στα συστήματα ξηράς δόμησης με βάση την ευρωπαϊκή οδηγία EAD 210005-00-0505 Internal partition.
Πηγή φωτογραφίας: FIBRAN S.A.
Γιατί οι ινοπλισμένες γυψόπλακες αποτελούν καινοτομία;
Τα φυσικοχημικά και μηχανικά χαρακτηριστικά τους προσφέρουν μια εξαιρετικά στιβαρή κατασκευή και είναι η πρώτη φορά που πλέον μπορούμε να ισχυριστούμε πως ένα σύστημα ξηράς δόμησης μπορεί επάξια να ανταγωνιστεί τη κλασική τουβλοδομή σε επίπεδο πυροπροστασίας, ηχομόνωσης και αντοχής. Με μικρά πάχη τοίχου μπορεί να επιτευχθεί πυραντίσταση ΕΙ 240 λεπτών και ηχομόνωση σε αερόφερτο θόρυβο (R’w) στα 66 dB.
Το πάχος των πλακών και η πυκνότητα του ινοπλισμένου γύψου προσδίδουν στην τοιχοποιία στιβαρότητα και ανθεκτικότητα, σε κρούσεις και διατρήσεις. Η πλάκα διαθέτει σημαντικά χαρακτηριστικά μηχανικής αντοχής σε αναρτημένα φορτία, οι απλές βίδες (8 mm) μπορούν να τοποθετηθούν σε οποιαδήποτε σημείο του τοιχώματος παραλαμβάνοντας φορτία εφελκυσμού 60 kg/βίδα κάθετα στην όψη και 135 kg/βίδα παράλληλα της όψης.
Τα χαρακτηρίστηκα αυτά είναι ιδιαίτερα εντυπωσιακά αν αναλογιστεί κανείς πως τα τυπικά συστήματα γυψοσανίδων μετά βίας μπορούσαν να φτάσουν σε πυραντίσταση ΕΙ 120 λεπτών, ενώ ακόμη και σε μια διπλή γυψοσανίδα υψηλής ποιότητας (κατηγορίας DFH2IR) η αντοχή σε εφελκυσμό κάθετα στην όψη της απλής βίδας περιοριζόταν στα 45 kg/βίδα. Επιπλέον, στις ινοπλισμένες γυψόπλακες FIBRANgyps TECNO οι επιφάνειες από το φυσικό γύψο καταπολεμούν φυσικά τα βακτήρια, ενώ οι εκπομπές πτητικών οργανικών ενώσεων είναι πολύ χαμηλές κατατάσσοντας το προϊόν στην κατηγορία Α+, καθιστώντας τες ιδανικές για νοσοκομεία, γραφεία, ξενοδοχεία και σχολεία.
Τέλος το γεγονός ότι οι πλάκες μήκους 1.200 mm παράγονται σε δύο διαστάσεις πλάτους 600 και 700 mm, δίνουν τη δυνατότητα κατασκευών ύψους από 2,5 έως 12 m, με βήμα αύξησης ύψους ανά 10 cm περιορίζοντας στο ελάχιστο τη φύρα του υλικού. Συνολικά το κόστος κατασκευής είναι χαμηλό, όχι μόνο από την οικονομία υλικού στην κατασκευή, αλλά και από το γεγονός ότι το πάχος των πλακών είναι ήδη 25 mm και δεν απαιτείται εργασία για διπλή στρώση γυψοσανίδας. Οι ινοπλισμένες γυψόπλακες FIBRANgyps TECNO παράγονται σε δύο τύπους, απλή και ανθυγρή.
Πηγή φωτογραφίας: FIBRAN S.A.
Συστήματα πυροπροστασίας
Αναφορικά με τα συστήματα πυροπροστασίας, σε ένα τοίχο πάχους μόλις 125 mm μπορεί να επιτευχθεί πυραντίσταση 120 λεπτών, απλά τοποθετώντας εκατέρωθεν στις δύο πλευρές ενός σκελετού 75 mm από μια ινοπλισμένη γυψόπλακα. Αν στον παραπάνω τοίχο, χωρίς να μεταβληθεί η διάσταση του, τοποθετηθεί στο εσωτερικό του σκελετού μόνωση πετροβάμβακα FIBRANgeo Β-060 πάχους 60 mm, ο τοίχος εκτοξεύει την πυραντίστασή του στα 180 λεπτά, και εάν πάλι προστεθεί εκατέρωθεν του σκελετού από μία δεύτερη ινοπλισμένη γυψόπλακα, λαμβάνουμε έναν τοίχο πάχους 175 mm με την εκπληκτική πυραντίσταση των 240 λεπτών! Με τη χρήση των ινοπλισμένων γυψοπλακών FIBRANgyps TECNO είναι πλέον εφικτό να κατασκευαστούν πυροδιαμερίσματα ξηράς δόμησης σε χώρους όπου ο Κανονισμός Πυροπροστασίας απαιτούσε 180 και 240 λεπτά και ήταν αδύνατο να επιτευχθούν έως σήμερα με συστήματα ξηράς δόμησης.
Η κατάκτηση αυτών των πρωτόγνωρων επιδόσεων για συστήματα ξηράς δόμησης έγκειται, αφενός στον εξαιρετικά πιο ασφαλή τρόπο σύνδεσης που επιτυγχάνει η περιμετρική ραμποτέ πατούρα της ινοπλισμένης γυψόπλακας, κάτι που δεν μπορούν να παρέχουν οι γυψοσανίδες, και αφετέρου, στη χρήση όχι ενός οποιοδήποτε ορυκτοβάμβακα στο εσωτερικό του σκελετού, αλλά τη χρήση πυράντοχου πετροβάμβακα.
Σε αυτό το σημείο είναι σημαντικό να επισημάνουμε ότι στην κατηγορία των ορυκτοβαμβακών (mineral wool) ανήκουν τόσο τα προϊόντα πετροβάμβακα (stone wool) όσο και του υαλοβάμβακα (glass wool). παρόλο που και τα δύο ινώδη προϊόντα κατατάσσονται σε κατηγορία αντίδρασης στη φωτιά Α1, ο πετροβάμβακας είναι ένα πολύ ανώτερο υλικό για την επίτευξη πυροπροστασίας καθώς έχει μια θερμοκρασία λειτουργίας στους 650ο C, διπλάσια εκείνου του υαλοβάμβακα. Τέλος, υψηλή πυραντίσταση προσδίδουν οι ινοπλισμένες γυψόπλακες και στις ψευδοροφές. Η κατασκευή ψευδοροφής με διπλή ινοπλισμένη γυψόπλακα προσδίδει μια πυραντίσταση 120 λεπτών.
Πηγή φωτογραφίας: FIBRAN S.A.
Συστήματα ηχομόνωσης
Αντίστοιχα εντυπωσιακές είναι οι επιδόσεις των συστημάτων ινοπλισμένης γυψόπλακας στην εξασφάλιση υψηλής ηχητικής προστασίας. Για παράδειγμα ο παραπάνω τοίχος των 125 mm, που στο εσωτερικό του περιέχει πετροβάμβακα FIBRANgeo, εξασφαλίζει μια αναπάντεχα υψηλή ηχομόνωση στα 57 dB, όσο δηλαδη και ένας μονωμένος διπλός δρομικός τοίχος τούβλων συνολικού πάχους 350 mm.
Το πλέον εντυπωσιακό όμως είναι πως μπορούμε να φτάσουμε σε τιμή ηχομόνωσης στα 66 dB υπερκαλύπτοντας και τις πλέον ακραίες απαιτήσεις του Κανονισμού Ηχομόνωσης (65 dB), απλά κατασκευάζοντας ένα τοίχο 165 mm που αποτελείται από διπλό σκελετό των 50 mm, οι οποίοι τοποθετούνται σε απόσταση 15 mm μεταξύ τους, και στο εσωτερικό τον οποίων, πριν κλείσουν εκατέρωθεν με μια ινοπλισμένη γυψόπλακα, έχει τοποθετηθεί πετροβάμβακας FIBRANgeo Β-040 πυκνότητας 40 kg/m³.
Αυτές οι υψηλές επιδόσεις ηχομόνωσης είναι αποτέλεσμα της μεγαλύτερης πυκνότητας της ινοπλισμένης γυψόπλακας από τις γυψοσανίδες, της εξαιρετικής σφράγισης που παρέχει η περιμετρική ραμποτέ πατούρα, αλλά και η χρήση του πετροβάμβακα. Και σε αυτή την περίπτωση, όπως και στην πυροπροστασία, ο τύπος του μονωτικού παίζει εξαιρετικά σημαντικό ρόλο στην ηχομόνωση καθώς ως επί το πλείστον οι πετροβάμβακες FIBRANgeo πυκνότητας 40-75 kg/m³ παρέχουν υψηλή ηχοαπορρόφηση αw=1, έναντι των κοινών ορυκτοβαμβακών (υαλοβάμβακες πυκνότητας μικρότερης των 20 kg/m³, βαμμένους στο χρώμα του πετροβάμβακα).
Συστήματα θερμομόνωσης
Τέλος, αναφορικά με τη ποιότητα θερμομόνωσης που παρέχουν τα συστήματα ξηράς δόμησης υπάρχει συχνά η εσφαλμένη εντύπωση πως δεν ενδιαφέρει όταν πρόκειται για την κατασκευή εσωτερικών χωρισμάτων. Αυτή είναι μια λανθασμένη αντίληψη. Υπάρχει ένα σημαντικό πλήθος περιπτώσεων όπου τα εσωτερικά χωρίσματα ενός κτηρίου αφορούν θερμαινόμενους χώρους με διαφορετικά προφίλ.
Επί παραδείγματι η ποιότητα της μόνωσης στα χωρίσματα των δωματίων με τους διαδρόμους σε ένα ξενοδοχείο μπορεί να αποτελέσει σημαντική αιτία αυξημένης ενεργειακής κατανάλωσης. Στο πλαίσιο αυτό ο τοίχος των μόλις 125 mm με FIBRANgyps TECNO, με πετροβάμβακα FIBRANgeo Β-060 συντελεστή θερμικής αγωγιμότητας λ=0,034 W/mK, προσφέρει μια εξαιρετικά χαμηλή θερμοπερατότητα U≤0,37 W/m²K.
Συνοψίζοντας, τα νέα καινοτόμα συστήματα ξηράς δόμησης με ινοπλισμένες γυψόπλακες FIBRANgyps TECNO που συνδυάζονται με πετροβάμβακα FIBRANgeo ξεπερνούν τα όρια και τους περιορισμούς που έθεταν τα συστήματα γυψοσανίδων, επιτυγχάνοντας μοναδικές επιδόσεις σε πυροπροστασία, ηχομόνωση, θερμομόνωση και στιβαρότητα στην κατασκευή, οριοθετώντας μια νέα εποχή στον τομέα της ξηράς δόμησης.
Σήμερα ένας μεγάλος αριθμός έργων υψηλής αξίας αξιοποιεί αυτή την τεχνολογία με πιο πρόσφατο παράδειγμα τo Testimonio II στο Μόντε Κάρλο του Μονακό, ένα έργο με σχολείο, νηπιαγωγείο, 378 κρατικά διαμερίσματα και 61 ιδιωτικές κατοικίες.
Άρθρο του Χρήστου Χατζηάστρου | Χημικού, MSc. Χημείας Δομικών Υλικών | Δ/ντή Τεχνικής Υποστήριξης της εταιρείας FIBRAN Α.Ε.
