Οι αεριζόμενες αναρτημένες όψεις αποτελούν ένα από τα πιο σύγχρονα και αποδοτικά συστήματα επένδυσης κελύφους κτιρίων, τόσο σε νέες κατασκευές όσο και σε έργα ανακαίνισης. Η χρήση πετροβάμβακα ως βασικού θερμομονωτικού, ηχομονωτικού και άκαυστου υλικού σε αυτές τις εφαρμογές προσφέρει ιδιαίτερα υψηλές επιδόσεις στη θερμική άνεση, στην ηχομόνωση, στην πυροπροστασία και στη συνολική ενεργειακή συμπεριφορά του κτιρίου. Επιπλέον, οι αεριζόμενες αναρτημένες όψεις προσφέρουν υψηλή αισθητική αναβάθμιση.

Στο πλαίσιο των αυξανόμενων απαιτήσεων ενεργειακής απόδοσης, της ανάγκης βελτίωσης της ποιότητας ζωής των χρηστών και της πρόθεσης προσαρμογής των κτιρίων σε ένα συνεχώς μεταβαλλόμενο κλίμα, ένα σύστημα αεριζόμενης όψης με πετροβάμβακα FIBRANgeo B-570 αποτελεί μία ολοκληρωμένη τεχνική λύση, συμβατή με τα πλέον σύγχρονα πρότυπα σχεδιασμού και πιστοποίησης.

Συμμόρφωση με Κανονισμούς και Τεχνικά Πρότυπα

Η κατασκευή του συστήματος θα πρέπει καλύπτει τις απαιτήσεις των εθνικών και ευρωπαϊκών προτύπων που διέπουν τη θερμομόνωση και επένδυση των εξωτερικών τοίχων. Πιο συγκεκριμένα, να συμμορφώνεται με:

• ΕΛΟΤ ΤΠ 1501-03-06-02-02 – «Θερμομόνωση εξωτερικών τοίχων»

• ΕΛΟΤ ΤΟ 1501-03-07-04-00 – «Επένδυση τοίχων με πλάκες μαρμάρου, γρανίτη και φυσικών λίθων»

• DIN 4108-10 – Γερμανικός κανονισμός θερμομόνωσης

Η συμμόρφωση αυτή εξασφαλίζει ότι το σύστημα δεν είναι μόνο αποτελεσματικό σε επίπεδο ενεργειακής λειτουργίας, αλλά και τεχνικά και κατασκευαστικά ασφαλές, διασφαλίζοντας τη μακροχρόνια λειτουργία του υπό κανονικές συνθήκες χρήση και περιβαλλοντικές καταπονήσεις.

Πηγή φωτογραφίας: FIBRAN Α.Ε.

Δομική Σύνθεση Συστήματος

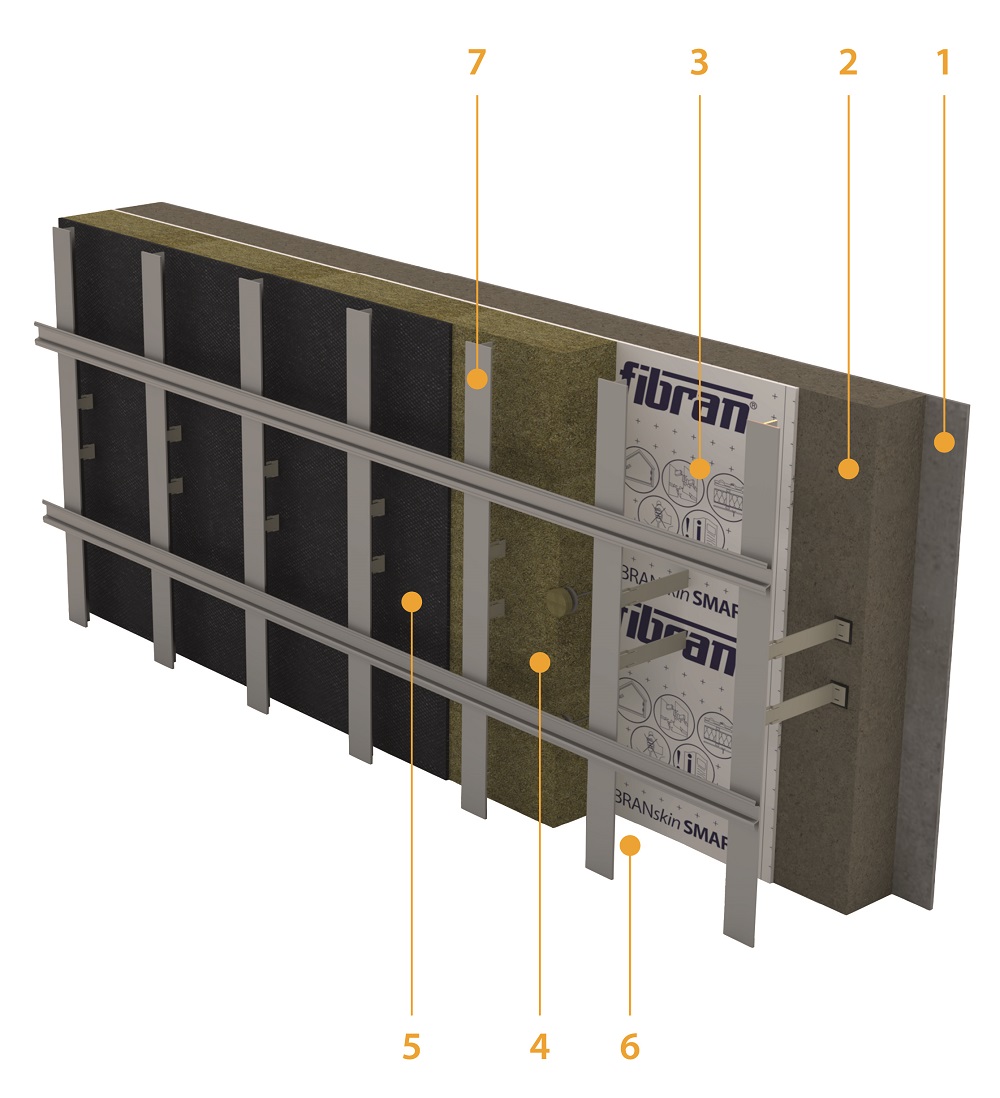

Η αεριζόμενη αναρτημένη επενδυμένη όψη αποτελείται από επτά βασικά στρώματα, τα οποία λειτουργούν συμπληρωματικά για να εξασφαλίσουν θερμική απόδοση, προστασία από υγρασία, διαπνοή και αισθητική αναβάθμιση:

1. Εσωτερικό επίχρισμα

2. Φέρουσα εξωτερική τοιχοποιία

3. Μεμβράνη FIBRANskin SMART

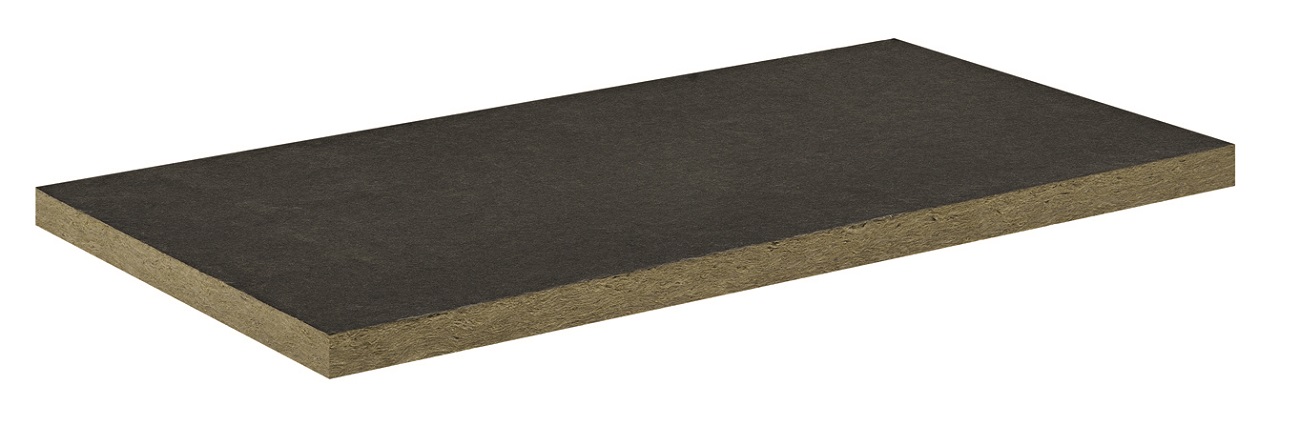

4. Θερμομονωτικές πλάκες πετροβάμβακα FIBRANgeo B-570 ή B-570-YM

5. Διαπνέουσα μεμβράνη υψηλής αντοχής FIBRANskin VENT-UV

6. Διάκενο αερισμού

7. Αναρτημένη επένδυση

Η συγκεκριμένη στρωματοποίηση επιτρέπει στο σύστημα να λειτουργεί όχι μόνο θερμομονωτικά και ηχομονωτικά, αλλά και ως μηχανισμός συνεχούς διαχείρισης της υγρασίας, απομάκρυνσης των υδρατμών και προστασίας από τις μεταβολές της θερμοκρασίας.

Πηγή φωτογραφίας: FIBRAN Α.Ε.

Πλεονεκτήματα και Απόδοση Συστήματος

1. Ενισχυμένη Θερμομόνωση

Ο πετροβάμβακας FIBRANgeo B-570 διαθέτει συντελεστή θερμικής αγωγιμότητας λ_D=0,033 W/mK, εξασφαλίζοντας εξαιρετικά χαμηλή θερμική απώλεια. Σε συνδυασμό με τη δημιουργία αεριζόμενου διακένου, το σύστημα μειώνει σημαντικά την ανάγκη για θέρμανση τον χειμώνα και ψύξη το καλοκαίρι.

Η θερμομόνωση δεν βασίζεται μόνο στη μάζα του υλικού, αλλά και στη γεωμετρία του συστήματος, καθώς ο φυσικός αερισμός αποτρέπει τη συσσώρευση θερμότητας και συμβάλλει στη σταθερότητα της εσωτερικής θερμοκρασίας.

2. Θερμική Άνεση και Δροσισμός το Καλοκαίρι

Η λειτουργία του αεριζόμενου διακένου αποτελεί έναν φυσικό μηχανισμό ψύξης, ιδιαίτερα σημαντικό για την Ελλάδα και τη νότια Ευρώπη. Η θερμότητα που μεταφέρεται από τον ήλιο στην επένδυση αποβάλλεται μέσω φυσικής κυκλοφορίας του αέρα, μειώνοντας την επιβάρυνση του κελύφους και των εσωτερικών χώρων. Αυτό σημαίνει πρακτικά λιγότερη ανάγκη για χρήση κλιματιστικών, μεγαλύτερη ενεργειακή αυτονομία και πιο σταθερό και άνετο μικροκλίμα στο εσωτερικό του κτιρίου. Χώροι γραφείων και επαγγελματικής δραστηριότητας, όπου η παραμονή χρηστών είναι παρατεταμένη, επωφελούνται ιδιαίτερα από αυτή τη συμπεριφορά.

3. Πλήρης Διαπνοή και Αποτροπή Συμπυκνώσεων

Η συνδυασμένη χρήση έξυπνης μεμβράνης διαχείρισης υδρατμών FIBRANskin SMART και διαπνέουσας μεμβράνης με αντίσταση στην υπεριώδη ακτινοβολία UV FIBRANskin VENT-UV επιτρέπει την ελεγχόμενη διάχυση υδρατμών από το εσωτερικό προς το εξωτερικό.

Πιο συγκεκριμένα:

• αντίσταση υδρατμών S_D=13 m στο εσωτερικό (FIBRANskin SMART)

• αντίσταση υδρατμών S_D=0,035 m στο εξωτερικό (FIBRANskin VENT–UV)

Με αυτό τον τρόπο επιτυγχάνεται ένας σαφής μηχανισμός μονόδρομης απελευθέρωσης υγρασίας, αποτρέποντας φαινόμενα μούχλας, διάβρωσης στοιχείων τοιχοποιίας ή συμπύκνωσης εντός του κελύφους.

Η διαπνοή του συστήματος αποτελεί κρίσιμο παράγοντα για τη μακροζωία ενός ενεργειακού κελύφους, καθώς συστήματα χωρίς σωστή διαχείριση υγρασίας πιθανότατα θα παρουσιάσουν λειτουργικές αστοχίες ήδη από τα πρώτα χρόνια λειτουργίας.

4. Υψηλή Ηχομόνωση

Ο πετροβάμβακας, χάρη στη φυσική ινώδη δομή του, λειτουργεί ως μέσο απορρόφησης ήχου, βελτιώνοντας αισθητά την ακουστική συμπεριφορά του κτιρίου.

Σε περιοχές με μεγάλη κυκλοφορία, σε αστικούς δρόμους, εμπορικές ζώνες ή κοντά σε βιομηχανικές μονάδες, η αύξηση της ηχομόνωσης συμβάλλει σε καλύτερες συνθήκες διαβίωσης, βελτίωση της συγκέντρωσης στους χώρους εργασίας και μεγαλύτερη ποιοτική απόδοση των κλειστών χώρων. Η ηχομόνωση δεν θεωρείται πολυτέλεια, αλλά βασικός παράγοντα ευεξίας και εργονομίας.

5. Φυσική Πυροπροστασία

Ο πετροβάμβακας χαρακτηρίζεται από απόλυτη ακαυστότητα (κατηγορία Α1), καθιστώντας το σύστημα ιδανικό για κτίρια αυξημένων απαιτήσεων πυρασφάλειας. Αυτό σημαίνει ότι δεν συμβάλλει στη διάδοση φωτιάς, δεν παράγει τοξικούς καπνούς και λειτουργεί ως φράγμα μετάδοσης της φωτιάς μεταξύ ορόφων και διαμερισμάτων. Η αυξανόμενη αυστηρότητα των κανονισμών πυροπροστασίας καθιστά τέτοιου τύπου λύσεις απόλυτα επίκαιρες και απαραίτητες σε όλες τις νέες κατασκευές.

6. Ευελιξία Αισθητικής και Αρχιτεκτονικού Σχεδιασμού

Το ότι το σύστημα προσφέρει ελευθερία επιλογής υλικών επένδυσης το καθιστά εξαιρετικά προσαρμόσιμο σε διαφορετικούς τύπους έργων καθώς δέχεται επενδύσεις όπως φυσική πέτρα, γρανίτης ή μάρμαρο, σύνθετα πάνελ αλουμινίου, κεραμικά πλακίδια ή σύνθετα πάνελ όψης. Έτσι, το σύστημα δεν περιορίζει τον αρχιτέκτονα, αλλά αντιθέτως του δίνει την ευκαιρία να συνδυάσει απόδοση και υψηλή αισθητική.

Οδηγίες Κατασκευής

Η ορθή εφαρμογή αποτελεί κρίσιμο παράγοντα για την επίτευξη των επιδόσεων που αναφέρονται.

Η διαδικασία εγκατάστασης περιλαμβάνει:

1) Προσεκτική προετοιμασία της επιφάνειας, καθαρισμό και εξομάλυνση, καθώς και επίλυση τυχόν προβλημάτων ανερχόμενης υγρασίας ή στατικής επάρκειας.

2) Τοποθέτηση μηχανικά της βάσης της αεριζόμενης όψης η οποία πρέπει να είναι πυράντοχη, γαλβανισμένη και να αντέχει τα φορτία σχεδιασμού.

3) Μηχανική στερέωση της μεμβράνης διαχείρισης υγρομετρικού φορτίου FIBRANskin SMART κατηγορίας υδατοστεγανότητας W1, η οποία προσαρμόζει τη λειτουργία της ως επιβραδυντής διάχυσης εξερχόμενων υδρατμών το χειμώνα και ως ρυθμιστής ομαλής διάχυσης υδρατμών στο εσωτερικό το καλοκαίρι. Η τοποθέτηση πραγματοποιείται με επικάλυψη των φύλλων των μεμβρανών κατά 10 cm και η συγκόλληση μεταξύ τους αλλά και στα σημεία διάτρησης από τη βάση του συστήματος γίνεται με ακρυλική ταινία διπλής όψης FIBRANtape 2-SEAL.

Πηγή φωτογραφίας: FIBRAN Α.Ε.

4) Τοποθέτηση των άκαυστων, θερμομονωτικών και ηχομονωτικών πλακών πετροβάμβακα FIBRANgeo B-570 στην ελεύθερη επιφάνεια μεταξύ του συστήματος στερέωσης

5) Μηχανική στερέωση με τουλάχιστον 4 βύσματα ανά m², αντίστοιχου μήκους.

6) Τοποθέτηση στεγανοποιητικής διαπνέουσας μεμβράνης με υψηλή αντοχή στην υπεριώδη ακτινοβολία FIBRANskin VENT-UV με αντοχή σε πλήρη έκθεση στην υπεριώδη ακτινοβολία (για τοίχους με ανοιχτούς αρμούς πριν από την τοποθέτηση στοιχείων πρόσοψης) 4 μηνών. Η τοποθέτηση πραγματοποιείται πάνω στις πλάκες του πετροβάμβακα με μηχανική στερέωση τουλάχιστον 2 βυσμάτων ανά m² και επικόλληση μεταξύ των φύλλων των μεμβρανών κατά 10 cm με ακρυλική ταινία διπλής όψης FIBRANtape 2-SEAL. Στα σημεία διάτρησης γίνεται επικάλυψη των βυσμάτων με ακρυλική ταινία μονής όψης FIBRANtape ACRYL.

7) Ολοκλήρωση της όψης με την τοποθέτηση και στερέωση της επένδυσης που επιλέγει ο μελετητής ή ο αρχιτέκτονας.

Η εφαρμογή πρέπει να πραγματοποιείται σύμφωνα με τις τεχνικές προδιαγραφές και τις οδηγίες των κατασκευαστών για να διασφαλίζεται η απρόσκοπτη λειτουργία του συστήματος.

Πηγή φωτογραφίας: FIBRAN Α.Ε.

Συμπεράσματα

Η αεριζόμενη αναρτημένη όψη με πετροβάμβακα αποτελεί ολοκληρωμένη, υψηλών επιδόσεων λύση που προσφέρει:

• Ενεργειακή Απόδοση και Εξοικονόμηση Ενέργειας.

• Θερμική και Περιβαλλοντική Άνεση Χρηστών.

• Ασφάλεια και Πυροπροστασία.

• Βελτίωση Ηχομόνωσης.

• Διαπνοή, Προστασία από Υγρασία και Αύξηση Συνολικής Διάρκειας Ζωής.

• Αρχιτεκτονική Ευελιξία και Ελευθερία Σχεδιασμού.

• Συμμόρφωση με Τεχνικά Πρότυπα και Αξιοπιστία Υλοποίησης.

Σε μία εποχή όπου η εξοικονόμηση ενέργειας και η προστασία των υποδομών είναι στρατηγική προτεραιότητα, το συγκεκριμένο σύστημα αποτελεί μια επιλογή που συνδυάζει επιστημονική τεκμηρίωση, τεχνική αξιοπιστία και προοπτική μακροχρόνιας βιώσιμης λειτουργίας.

Άρθρο του Χρήστου Χατζηάστρου | Δ/ντής Τεχνικής Υποστήριξης FIBRAN και του Γεώργιου Παπαδόπουλου | Σύμβουλος Τεχνικής Υποστήριξης FIBRAN
