H μόνωση του δαπέδου είναι μια πολύπλοκη διαδικασία που απαιτεί την προσεκτική επιλογή υλικών και τεχνικών, για να εξασφαλιστεί η θερμομόνωση, η ηχομόνωση, η πυρασφάλεια, η αντοχή στα φορτία χρήσης, η διαχείριση του υγρομετρικού φορτίου, η στεγανοποίηση και η παραλαβή συστοδιαστολών. Κάθε μία από αυτές τις απαιτήσεις συμβάλλει στη συνολική άνεση, ασφάλεια και απόδοση του κτιρίου.

Είδη Δαπέδων

Τα δάπεδα ανάλογα με τη θέση τους διακρίνονται σε:

• Δάπεδα επί εδάφους.

• Δάπεδα πάνω από ανοιχτό χώρο (π.χ. pilotis).

• Δάπεδα πάνω από μη θερμαινόμενους χώρους (π.χ. υπόγειο).

• Δάπεδα μεταξύ ορόφων.

Όλοι τα παραπάνω είδη δαπέδου μπορεί να είναι και συνδυασμός των παρακάτω:

• πλωτά ή μη δάπεδα, δηλαδή με την ικανότητα ή όχι της ηχομόνωσης έναντι στερεόφερτου θορύβου,

• θερμαινόμενα ή μη δάπεδα, δηλαδή με την ενσωμάτωση ή όχι συστήματος ενδοδαπέδιας θέρμανσης,

• κατασκευασμένα με την «υγρή» ή την «ξηρά» μέθοδο δάπεδα, δηλαδή με τη διάστρωση κονιαμάτων ή αλλεπάλληλων έτοιμων πλακών ξυλιάς/ξηράς δόμησης, αντίστοιχα,

• δάπεδα διαφόρων μηχανικών αντοχών και κατηγοριών χρήσης σύμφωνα με τον Ευροκώδικα ΕΝ 998-1.

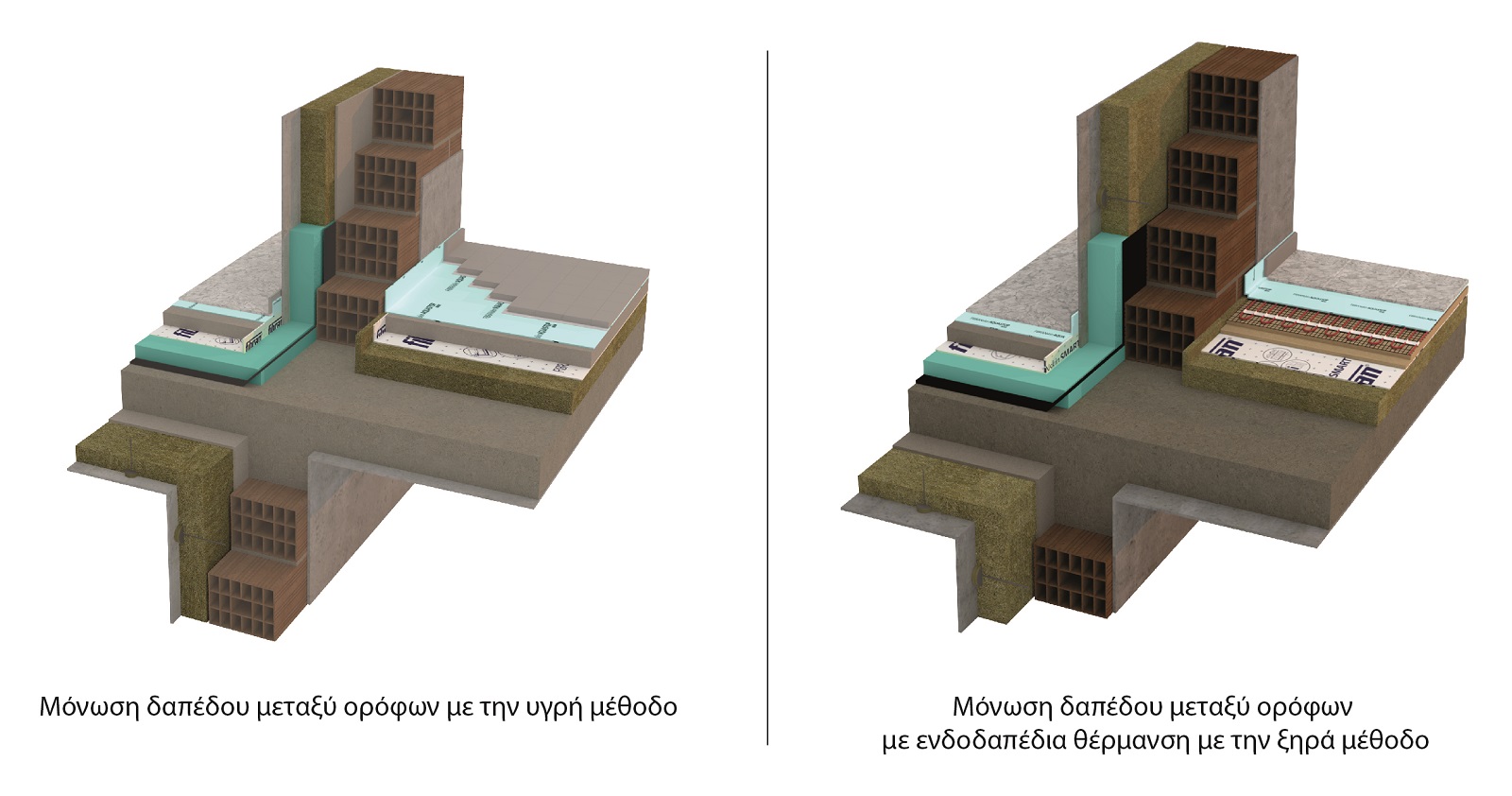

Πηγή φωτογραφίας: FIBRAN Α.Ε.

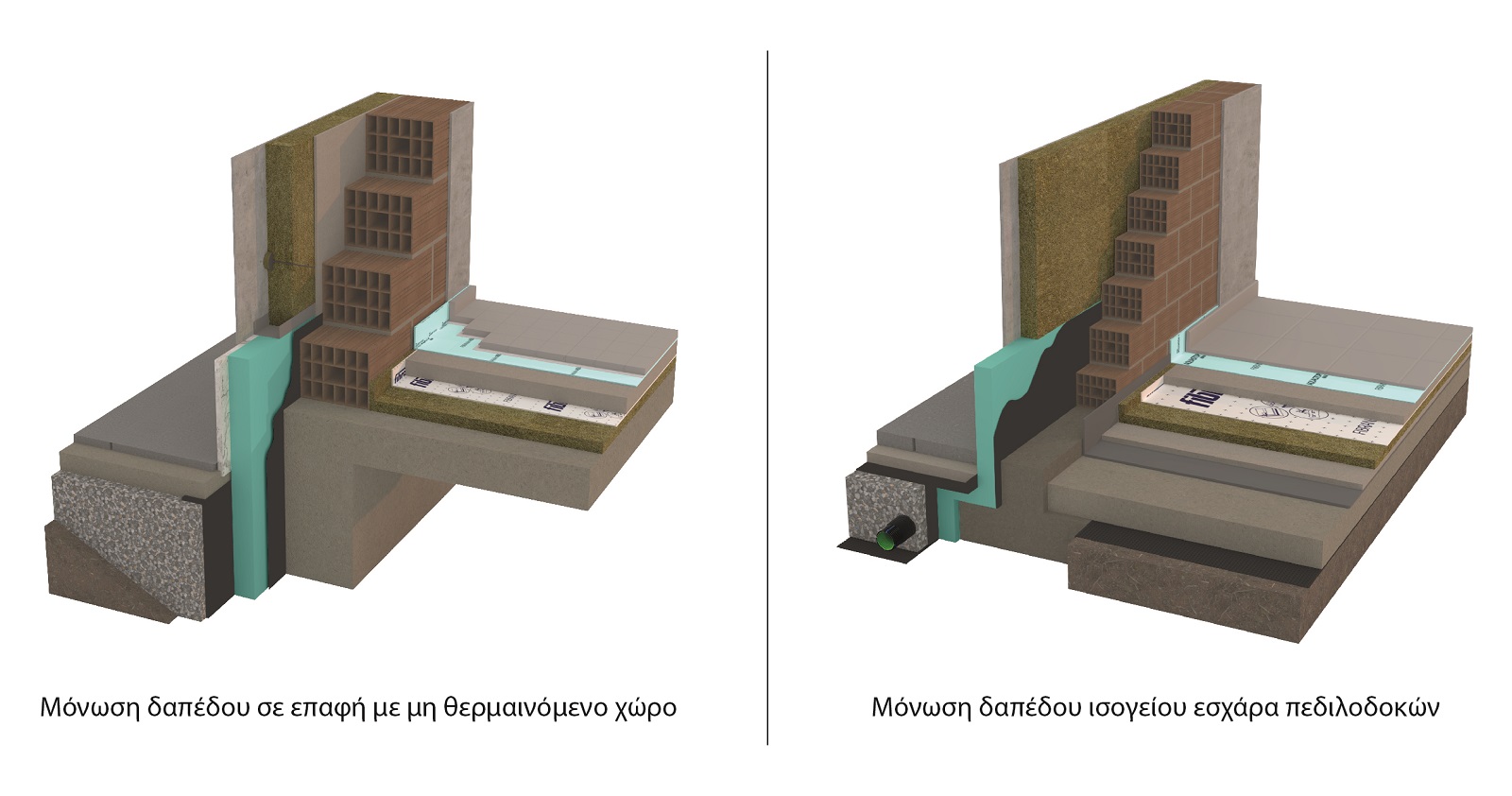

Πηγή φωτογραφίας: FIBRAN Α.Ε.

Απαιτήσεις θερμομόνωσης

Οι θερμικές απώλειες από το δάπεδο αποτελούν το 15-25% των συνολικών θερμικών απωλειών το κτηρίου. Τα δάπεδα επί εδάφους ή πάνω από μη θερμαινόμενους χώρους, αλλά κυρίως τα δάπεδα πάνω από ανοιχτό χώρο (π.χ. pilotis), έχουν απόλυτη ανάγκη θερμομόνωσης, σύμφωνα και με τον ΚΕΝΑΚ.

Συγκεκριμένα:

• Ένα καλά θερμομονωμένο δάπεδο, μειώνει τις θερμικές απώλειες κατά τη θέρμανση το χειμώνα και την ψύξη το καλοκαίρι και εξασφαλίζει σε όλη τη διάρκεια ζωής και χρήσης του κτηρίου εξοικονόμηση ενέργειας.

• Ένα καλά θερμομονωμένο δάπεδο επιπλέον, διασφαλίζει ομοιόμορφη θερμοκρασία στο χώρο που κατοικούμε ή εργαζόμαστε, συμβάλλοντας στη δημιουργία άριστων συνθηκών εσωκλίματος με αποτέλεσμα το ευχάριστο αίσθημα της θερμικής άνεσης.

Απαιτήσεις ηχομόνωσης

Αυτό όμως που έχει μεγαλύτερη σημασία για τα ενδιάμεσα δάπεδα μεταξύ ορόφων, είναι η μέριμνα για την ακουστική άνεση του χώρου διαβίωσης κάτω από το δάπεδο.

Η ηχομόνωση του δαπέδου, σύμφωνα και με τον Κτηριοδομικό Κανονισμό, προστατεύει από:

• ανεπιθύμητους εσωτερικούς αερόφερτους ήχους (φωνές, ομιλίες, τηλεόραση, μουσικές, τηλέφωνα και όχι μόνο…),

• ενοχλητικούς κτυπογενείς και στερεόφερτους θορύβους (πτώση ή μετακίνηση αντικειμένων, βηματισμούς, κτυπήματα πορτών) και

• θορύβους των εγκαταστάσεων (υδραυλικών και μηχανολογικών).

Απαιτήσεις πυροπροστασίας

Ένα σωστά θερμομονωμένο δάπεδο πρέπει να έχει και την αναγκαία παθητική πυροπροστασία, σύμφωνα με τον Κανονισμό Πυροπροστασίας.

Ειδικότερα:

• Το θερμομονωτικό του υλικό πρέπει να είναι άκαυστο (ανθεκτικό στις πολύ υψηλές θερμοκρασίες της φωτιάς), ώστε να πυροπροστατεύει τα φέροντα στοιχεία του κτηρίου, ώστε να μην καίγεται, να μη βοηθάει στην εξάπλωση της φωτιάς, ούτε να εκλύει τοξικά αέρια καύσης, και εν τέλει να περιορίζει τις ζημιές και να διευκολύνει τη διάσωση των ανθρώπων.

• Παράλληλα η συνολική πυραντίσταση του δομικού στοιχείου REI θα πρέπει να καλύπτει τις απαιτήσεις του Κανονισμού Πυροπροστασίας.

Πηγή φωτογραφίας: FIBRAN Α.Ε.

Απαιτήσεις φορτίων χρήσης

Όπως κάθε δάπεδο, έτσι και το θερμομονωμένο δάπεδο πρέπει να έχει την αναγκαία μηχανική αντοχή. Τα επιφανειακά φορτία πρέπει να μεταφέρονται μέσω του μονωτικού υλικού στα φέροντα στοιχεία του κτηρίου, χωρίς ζημιές ή μόνιμες παραμορφώσεις στην τελική επιφάνεια του δαπέδου. Η αντοχή αυτή σε συνεχή και μεγάλα φορτία, επίσης θα πρέπει να διατηρείται σε βάθος χρόνου, χωρίς να παρατηρείται σημαντική σταδιακή μείωση του πάχους (ερπυσμός). Οι απαιτήσεις μηχανικών αντοχών τον μονωτικών υλικών που θα χρησιμοποιηθούν εξαρτώνται από την κατηγορία χρήσης που ορίζει ο Ευροκώδικας ΕΝ 998-1.

• Κατηγορία Α: Δωμάτιο κατοικίας, ξενοδοχείου, νοσοκομείου, κουζίνες, τουαλέτες.

• Κατηγορίες Β, C1: Γραφείο, σχολείο, εστιατόριο, καφέ, αναγνωστήριο.

• Κατηγορία C2: Θέατρο κινηματογράφος, αίθουσες ομιλιών συνέδριων, χώροι αναμονής.

• Κατηγορίες C3, C4, D1, D: Χώροι διακίνησης κοινού, μουσεία, χώροι εκθέσεων, γυμναστήρια, καταστήματα.

• Κατηγορίες F, C5, E1, E2, G: Βαριάς χρήσης αποθήκες, βιομηχανικά δάπεδα, χώροι στάθμευσης οχημάτων.

Απαιτήσεις διαχείριση υγρομετρικού φορτίου

Τα δάπεδα πάνω από μη θερμαινόμενους χώρους ή πάνω από ανοιχτό χώρο ή μεταξύ ορόφων, για την αποφυγή συμπύκνωσης υδρατμών, χρειάζονται κατά περίπτωση να έχουν στη θερμή πλευρά της θερμομόνωσης μια μεμβράνη διαχείρισης του υγρομετρικού φορτίου, δηλαδή ανάλογα με την υγρομετρία των εσωτερικών χώρων:

• είτε μια μεμβράνη επιβράδυνσης στη διάχυση υδρατμών,

• είτε ένα φράγμα υδρατμών.

Απαιτήσεις στεγανοποίησης & αποσύμπλεξης

Σε όλους τους τύπους των δαπέδων και ανεξάρτητα από το είδος του θερμομονωτικού υλικού, προβλέπεται κάτω από την διακοσμητική επίστρωση τοποθέτηση στεγανοποιητικής στρώσης για την προστασία εμποτισμού του θερμομονωτικού έναντι διαρροών νερού που μπορούν συμβούν στους εσωτερικούς χώρους.

Η μεμβράνη στεγανοποίησης πρέπει ταυτόχρονα να παρέχει:

• Απόλυτα αδιαπέραστη επιφάνεια στο νερό.

• Ικανότητα πρόσφυσης επί αυτής των διακοσμητικών επιστρώσεων (πλακίδια κεραμικά, μαρμάρου, γρανίτη, ξύλινα παρκέτα, κ.α.).

• Ικανότητα παραλαβής συστολοδιαστολών (αποσύμπλεξης των τάσεων μεταξύ υποστρωμάτων και επιστρώσεων).

Επιπρόσθετα με τα παραπάνω για τα δάπεδα επί εδάφους, απαιτείται μια δεύτερη στεγανοποιητική στρώση επί της εδαφόπλακας έναντι άμεσης εισροής νερού από το υπέδαφος ή φαινομένου ανερχόμενης υγρασίας.

Επιλογή του μονωτικού υλικού

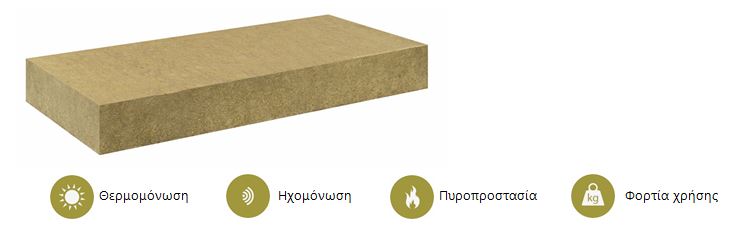

Από άποψη επιλογής του τύπου του μονωτικού, ο πετροβάμβακας FIBRANgeo είναι το υλικό που καλύπτει, ταυτόχρονα όλες τις παραπάνω απαιτήσεις θερμομόνωσης, ηχομόνωσης, πυροπροστασίας και μηχανικών αντοχών εξασφαλίζοντας την πλήρη και άριστη μόνωση των δαπέδων:

• Θερμομόνωση: ο πετροβάμβακας FIBRANgeo είναι ένα ανόργανο θερμομονωτικό υλικό με ακινητοποιημένο αέρα στη μάζα του, που ανάλογα με τον τύπο του προϊόντος που χρησιμοποιείται στα δάπεδα του εξασφαλίζουν ένα εξαιρετικά μικρό συντελεστή θερμικής αγωγιμότητας λD = 0,035 – 0,037 (W/mK).

• Ηχομόνωση: Ο εγκλωβισμένος αέρας στον πετροβάμβακα FIBRANgeo και η ελαστικότητα των ινών του, το καθιστούν ένα από τα πλέον ηχοαπορροφητικά, ηχομονωτικά, αντικραδασμικά και αντιθορυβικά μονωτικά υλικά. Ο υψηλός συντελεστής ηχοαπορρόφησης αw = 0,95 (ακουστική κλάση Α) και ο βέλτιστος συντελεστής δυναμικής ακαμψίας s ́= 18 – 33 (MN/m³), εγγυώνται τη μέγιστη δυνατή ηχομόνωση του δαπέδου. Πρακτικά η αναμενόμενη βελτίωση της ηχομόνωσης ενός δαπέδου, μονωμένου σωστά με τον κατάλληλο τύπο πετροβάμβακα FIBRANgeo, ανάλογα με το πάχος του πετροβάμβακα και το βάρος του υπερκείμενου τελικού δαπέδου είναι: αύξηση του δείκτη ηχομείωσης αερόφερτου θορύβου ΔRw = 12 έως 20 dB και μείωση της ηχοδιαπερατότητας στερεόφερτου θορύβου ΔLn, w = 20 έως 35 dB.

• Πυροπροστασία: Ο πετροβάμβακας FIBRANgeo ως ανόργανο μονωτικό ορυκτό υλικό από πέτρα, είναι ιδανικό προϊόν για την πυροπροστασία και τη βελτίωση του χρόνου πυραντίστασης όλων των τύπων δαπέδου (ξύλινων, μεταλλικών ή από οπλισμένο σκυρόδεμα) γιατί είναι άκαυστο και πυράντοχο υλικό που κατατάσσεται στην καλύτερη κατηγορία συμπεριφοράς υλικών στη φωτιά Euroclass Α1, σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 13501-1. Το υλικό λόγω της ακαυστότητάς του συμβάλει στην επίτευξη συνολικά υψηλής πυραντίστασης REI του δομικού στοιχείου.

• Φορτία χρήσης: Το μονωτικό υλικό για να μεταφέρει τα επιφανειακά φορτία του δαπέδου στη φέρουσα πλάκα του κτηρίου, χωρίς ζημιές ή μόνιμες παραμορφώσεις, πρέπει να έχει την αναγκαία μηχανική αντοχή σε βάθος χρόνου. Οι βασικές μηχανικές ιδιότητες που λαμβάνονται υπόψη στο σχεδιασμό σύμφωνα και με τις απαιτήσεις του Ευροκώδικα ΕΝ 998-1 είναι η αντοχή σε συμπίεση για μείωση του πάχους κατά 10%, CS(10), που μετράτε σε KPa, και η συμπιεστότητα του πάχους πριν και μετά τη φόρτιση, CP= dL – dB, που μετράτε σε mm. Ως μέγιστο θλιπτικό φορτίο χρήσης (Design load) λαμβάνεται το 1/3 της αντοχής σε συμπίεση και είναι το φορτίο που προκαλεί σε βάθος χρόνου διολίσθηση πάχους, όχι μεγαλύτερη από 2 mm. Έτσι ανάλογα με την χρήση του δαπέδου μπορεί να επιλεγεί ο κατάλληλος τύπος πετροβάμβακα FIBRANgeo με αντοχή σε συμπίεση έως 70 Kpa και συμπιεστότητα έως 2 mm παρέχοντας ασφάλεια χρήσης ακόμη και σε δάπεδα βαριάς χρήσης.

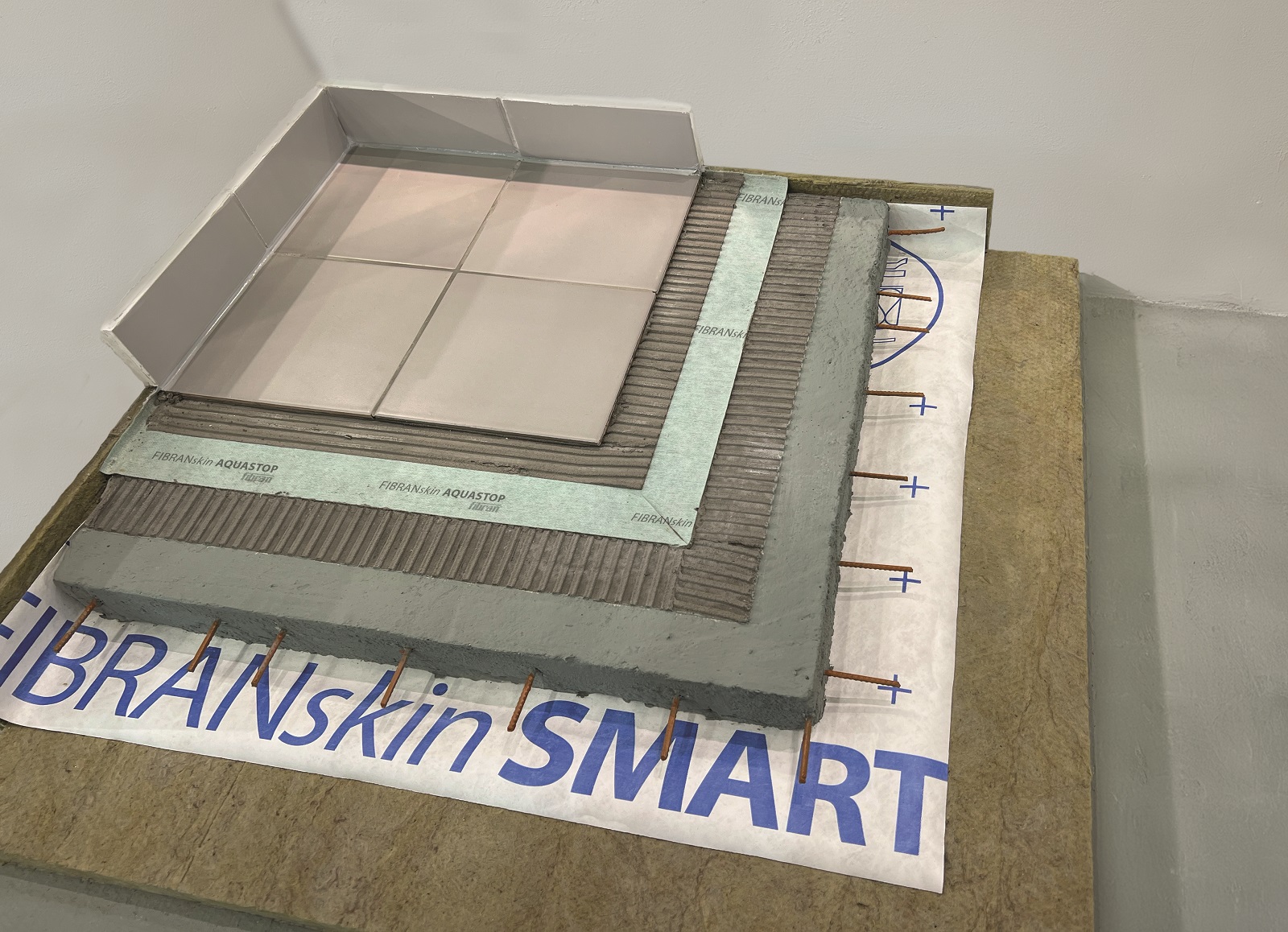

Πηγή φωτογραφίας: FIBRAN Α.Ε.

Επιλογή μεμβράνης διαχείρισης υγρομετρικού φορτίου

Αναφορικά με την επιλογή της καταλληλότερης μεμβράνης διαχείρισης των υδρατμών αυτή πραγματοποιείται ανάλογα με την υγρομετρία των εσωτερικών χώρων, επιλέγεται:

• Είτε η μεμβράνη επιβράδυνσης στη διάχυση υδρατμών FIBRANskin SMART με μεταβλητή αντίσταση στη διάχυση υδρατμών SD=8-18 m για χώρους μέσης (κατοικίες) και έντονης υγρομετρίας (κτήρια κατοικιών με υπερκατοίκηση, τα σχολικά κτήρια, νοσηλευτικές μονάδες, γηροκομεία, κτλ.)

• Είτε πιο σπάνια το φράγμα υδρατμών FIBRANskin ΒΑRRIER με πολύ υψηλή αντίσταση στη διάχυση υδρατμών SD=2.400 m για χώρους πολύ έντονης υγρομετρίας (βιομηχανικά κτήρια, όπου με έντονη παραγωγή υδρατμών (π.χ. βιομηχανίες επεξεργασίας τροφίμων), κτήρια δημόσιας χρήσης με παραγωγή υδρατμών από δραστηριότητες όπως πισίνες, γυμναστήρια, σάουνες κτλ. και κτήρια με κουζίνες εστιατορίων, εργαστήρια αρτο-ζαχαροπλαστικής, κτλ.

Επιλογή μεμβράνης στεγανοποίησης & αποσύμπλεξης

Τέλος η μεμβράνη στεγανοποίησης & αποσύμπλεξης FIBRANskin AQUASTOP έχει μια τριπλή λειτουργία:

1. Είναι απόλυτα στεγανή κατηγορίας W1 εξασφαλίζοντας πλήρη προστασία του δομικού στοιχείου από το νερό.

2. Η δομή της παρέχει τόσο την ισχυρή πρόσφυση της μεμβράνης επί των υποστρωμάτων όσο και των τελικών επιστρώσεων επί αυτής.

3. Παρέχει αποτελεσματική αποσύμπλεξη των στρώσεων επιτρέποντας την ασφαλή κόλληση επιστρώσεων δαπέδων χωρίς ρηγματώσεις και αποκολλήσεις ακόμη και σε συστήματα ενδοδαπέδιας θέρμνασης.

Η μόνωση των δαπέδων αποτελεί αναπόσπαστο στοιχείο της κατασκευής και λειτουργίας των σύγχρονων κτηρίων, προσφέροντας πολλαπλά οφέλη τόσο από πλευράς άνεσης όσο και από πλευράς ασφάλειας. Με την προσεκτική επιλογή υλικών που προτείνει η FIBRAN και την εφαρμογή των κατάλληλων τεχνικών, εξασφαλίζεται η βέλτιστη θερμομόνωση, ηχομόνωση, πυρασφάλεια, αντοχή στα φορτία χρήσης, διαχείριση του υγρομετρικού φορτίου, αποσύμπλεξη και στεγανοποίηση.

Άρθρο του Χρήστου Χατζηάστρου | Χημικού, MSc. Χημείας Δομικών Υλικών | Δ/ντή Τεχνικής Υποστήριξης FIBRAN Α.Ε.
