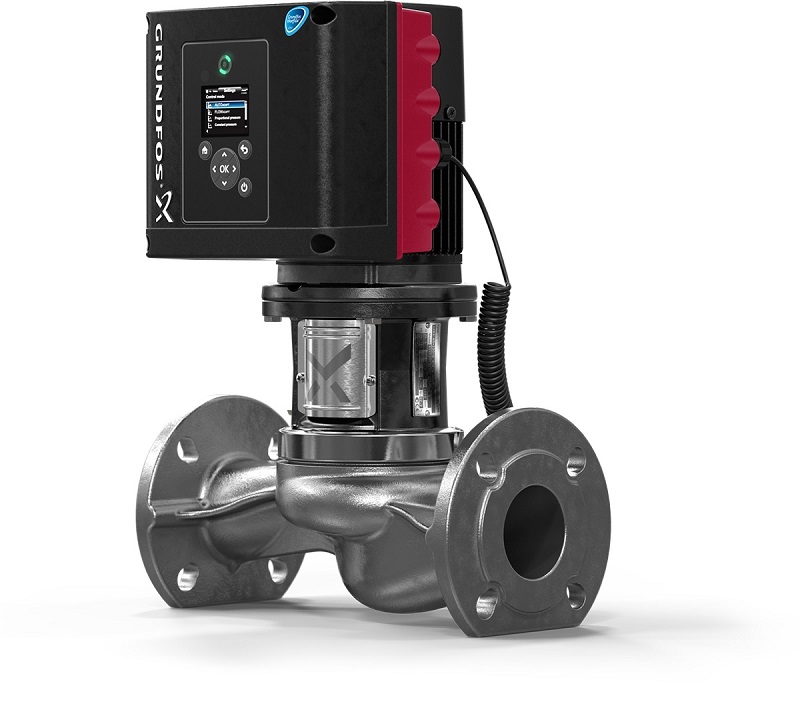

Τα σύγχρονα κτίρια εξαρτώνται σε μεγάλο βαθμό από διασυνδεδεμένα συστήματα για τη μεταφορά νερού με απόδοση και ακρίβεια. Η GRUNDFOS προσφέρει πλήρως ενσωματωμένες λύσεις και για την αυτοματοποίηση αλλά και για τα συστήματα διαχείρισης των κτιρίων. Το μακροχρόνιο όφελος είναι προφανές: βελτιστοποιημένη ενεργειακή απόδοση και προληπτική συντήρηση. Μία από τις ενδεικτικότερες λύσεις που προτείνει η εταιρεία είναι η «έξυπνη» σειρά αντλιών in–line TPE3/ TPE3 D, η οποία αυτοματοποιεί τη θερμοκρασία, την παροχή και την πίεση με αποτέλεσμα τη μείωση της κατανάλωσης ενέργειας και τη βελτιστοποίηση της απόδοσης.

Πρόκειται για μια αντλία μονής ή διπλής κεφαλής, με συνδέσεις φλαντζών κατά DIN, στόμια αναρρόφησης / κατάθλιψης In-line, ιδίας ονομαστικής διαμέτρου. Η αντλία είναι μονοβάθμια, φυγοκεντρική, κατάλληλη για τοποθέτηση και στήριξη στα δίκτυα σωληνώσεων σε σειρά, χωρίς απαίτηση πρόσθετης στήριξης ( για κινητήρες ισχύος μέχρι 7.5 Kw, για ισχύ 11 Kw και άνω απαιτείται οριζόντια τοποθέτηση)

Για την εγκατάταση της αντλίας προβλέπεται ηλεκτροκινητήρας 2 πόλων, μόνιμου μαγνήτη για ισχύ μέχρι 11 kW ή 4 πόλων, μόνιμου μαγνήτη για ισχύ μέχρι τα 7.5 Kw, ενεργειακής κλάσης IE5, κατά IEC 60034-30-1.

Ο ηλεκτροκινητήρας MGE διαθέτει ενσωματωμένη μονάδα μετατροπέα συχνότητας (inverter) για συνεχή προσαρμογή της πίεσης στην μεταβολή της παροχής με δυνατότητα λειτουργίας σε ευρύτερο (πέραν του 100%) πεδίο αποδόσεων, χάρη στη χρήση ειδικού software βελτιστοποίησης λειτουργίας, εξασφαλίζοντας υψηλότερες τιμές Q,H με την ίδια ισχύ κινητήρα.

Η αντλία είναι κατάλληλη για κυκλοφορία νερού ή μειγμάτων νερού/ψυκτικών μέσων (αιθυλενογκυκόλη, προπυλενογλυκόλη, γλυκερίνη) θερμοκρασίας από -25°C έως +120°C, με την επιλογή κατάλληλου μηχανικού στυπιοθλίπτη (BQBE, BQQE)

Τα τεχνικά μέρη

Η αντλία είναι συζευγμένη μέσω κοίλου συνδέσμου με τον ηλεκτροκινητήρα. Ο τρόπος στεγανοποίησης του άξονα θα γίνεται μέσω μηχανικού στυπιοθλίπτη, χωρίς απαίτηση για συντήρηση και αντοχής ανάλογης της θερμοκρασίας του αντλούμενου ρευστού. Ο μηχανικός στυπιοθλίπτης της αντλίας είναι σύμφωνος με το πρότυπο ΕΝ 12756.

Ο σχεδιασμός (top-pull-out design), η ύπαρξη του συνδέσμου καθώς και η χρήση κινητήρων τυποποιημένων κατά IEC & DIN επιτρέπουν την απλή και γρήγορη συντήρηση της αντλίας. Τα στόμια αναρρόφησης -κατάθλιψης βρίσκονται σε αντιδιαμετρικές θέσεις σε τέτοιο τρόπο ώστε οι αντίστοιχες σωληνώσεις να βρίσκονται επί ενιαίας ευθείας.

Οι συνδέσεις των αντλιών με το δίκτυο γίνονται μέσω ζεύγους φλαντζών και κατάλληλων παρεμβυσμάτων κατά DIN 2532. Οι φλάντζες της αντλίας  έχουν αναμονές για τοποθέτηση οργάνων ένδειξης πίεσης , ενώ στον πυθμένα της αντλίας  υπάρχει πώμα αποστράγγισης. Τα χυτοσιδηρά μέρη της αντλίας φέρουν επεξεργασία cataphoresis για αντοχή σε διάβρωση και η δοκιμή γίνεται σύμφωνα με το πρότυπο ISO 7253-96

TPE3 Series:  Κινητήρες μόνιμου μαγνήτη με ενσωματωμένο μετατροπέα συχνότητας.

Oι αντλίες διαθέτουν ενσωματωμένα αισθητήρια διαφορικής πίεσης Δp και θερμοκρασίας T και είναι εργοστασιακά ρυθμισμένες (factory set) σε λειτουργία AUTOADAPT. Επιπλέον ενσωματώνονται προηγμένες λειτουργίες FLOWADAPT, FLOWLIMIT, Θερμιδομέτρησης , proportional pressure, constant pressure, constant ΔΤ/Τ.

Οι αντλίες με κινητήρα 2 πόλων έως 11 Kw και 4 πόλων έως 7.5 Kw διαθέτουν έγχρωμη οθόνη 4” TFT display, πολλαπλών ενδείξεων και γραφικών  για εύκολη παρακολούθηση και ρυθμίσεις λειτουργιών με menu στην Ελληνική γλώσσα.

Δυνατότητες λειτουργίας

• AUTOADAPT: η αντλία προσαρμόζεται αυτόματα στις απαιτήσεις και τις ανάγκες του συστήματος και επιλέγει την κατάλληλη ρύθμιση σύμφωνα με την πραγματική χαρακτηριστική του συστήματος. Η συγκεκριμένη λειτουργία εξασφαλίζει την ελάχιστη ενεργειακή κατανάλωση και ελαχιστοποιεί την στάθμη θορύβου από βάνες. Ενδείκνυται για συστήματα με σχετικά υψηλές απώλειες (τριβές) στα δίκτυα

• FLOWLIMIT: δυνατότητα ρύθμισης της μέγιστης παροχής που αποδίδει η αντλία, σε εύρος από 25% έως 90% της ονομαστικής παροχής

• FLOWADAPT: συνδυασμός λειτουργιών AUTOADAPT & FLOWLIMIT. Συνεχής και αυτόματη προσαρμογή της ροής σύμφωνα με τις ανάγκες του δικτύου εξασφαλίζοντας παράλληλα την λειτουργία της αντλίας μέχρι την επιλεγείσα τιμή της παροχής. Χάρη στην συγκεκριμένη λειτουργία δεν απαιτούνται βαλβίδες εξισορρόπησης. Ενδείκνυται για επιλογή κυρίων αντλιών λεβήτων όπου απαιτείται σταθερή παροχή καθώς και σε συστήματα με βρόγχους ανάμιξης όπου δύναται να ρυθμιστεί η ροή σε κάθε βρόγχο.

• Proportional pressure: Δυνατότητα αναλογικής ρύθμισης του αποδιδόμενου μανομετρικού ύψους συναρτήσει μεταβαλλόμενης παροχής. Ενδείκνυται σε συστήματα με υψηλές απώλειες (τριβές) στα δίκτυα καθώς και για συστήματα κλιματισμού /ψύξης.

• Constant differential pressure: η αντλία αποδίδει σταθερό μανομετρικό ύψος συναρτήσει μεταβαλλόμενης παροχής. Ιδανική λειτουργία για συστήματα με χαμηλές πτώσης πίεσης στα δίκτυα ( δισωλήνια & μονοσωλήνια συστήματα θέρμανσης με θερμοστατικές κεφαλές, ενδοδαπέδιες θερμάνσεις, αντλίες πρωτεύοντος κυκλώματος).

• Differential temperature ΔT: η αντλία επιτυγχάνει την διατήρηση σταθερής διαφορικής θερμοκρασίας μεταξύ αισθητηρίου της αντλίας και ενός εξωτερικού αισθητηρίου Τ.

• Constant temperature T = σταθερό: η αντλία λειτουργεί εξασφαλίζοντας σταθερή θερμοκρασία επιστροφής στο δίκτυο. Ενδείκνυται για συστήματα με σταθερή χαρακτηριστική συστήματος όπως δίκτυα ΖΝΧ, μονοσωλήνια συστήματα και δίκτυα με τρίοδες βάνες.

Υλικά κατασκευής αντλίας:

* Φέρουν πιστοποιήσεις κατά VDE, GS, CE, GOST R και WRAS για πόσιμο νερό (εκδόσεις Ν).

** Τηλεχειρισμός & παρακολούθηση: Grundfos GO Remote με κινητή διεπαφή για Android ή iOS smartphone.

Σχετικά με την εταιρεία GRUNDFOS Pumps:

Η GRUNDFOS προμηθεύει αντλίες και συστήματα αντλιών για οικίες, εμπορικά κτίρια, κτιριακές υπηρεσίες και εφαρμογές βιομηχανίας, ενώ αποτελεί σημαντικό προμηθευτή για τις βιομηχανίες ύδρευσης και επεξεργασίας νερού.

Ο Όμιλος GRUNDFOS καθοδηγείται από 19.000 ταλαντούχους εργαζόμενους, σε βασικούς τομείς πωλήσεων και παραγωγής, σε 83 χώρες παγκοσμίως. Ιδρύθηκε στη Δανία το 1945 και ο Όμιλος έχει πλέον ετήσιο κύκλο εργασιών που κυμαίνεται στα 3 δισεκατομμυρία ευρώ, ενώ παράγει 17 εκατομμύρια αντλίες ετησίως.
