Οι υποβρύχιες πιεστικές αντλίες SB και SBA της GRUNDFOS Hellas προσφέρουν αξιόπιστη λειτουργία, με εύκολη εγκατάσταση σε οικιακές εφαρμογές, όπως ιδιωτικά πηγάδια και στέρνες βρόχινου νερού.
Ελάχιστος χώρος
Οι αντλίες που εγκαθίστανται μαζί με έναν πλωτηροδιακόπτη χρειάζονται κάποιον ελεύθερο χώρο μεταξύ του πλωτηροδιακόπτη και του τοιχώματος για να διασφαλιστεί η ανεμπόδιστη κίνηση.
Ρύθμιση του πλωτηροδιακόπτη
Για να διασφαλίσετε ότι ο πλωτηροδιακόπτης μπορεί να εκκινεί και να σταματά την αντλία, ρυθμίστε τη στάθμη εκκίνησης και παύσης, αλλάζοντας το μήκος του ελεύθερου καλωδίου μεταξύ του πλωτηροδιακόπτη και της λαβής ανύψωσης. Μικρότερο μήκος ελεύθερου καλωδίου οδηγεί σε περισσότερες εκκινήσεις και παύσεις και μικρή διαφορά στη στάθμη. Το ελάχιστο μήκος του ελεύθερου καλωδίου είναι 10-18 cm (Βλέπε σχήμα 3).
Αναλυτικότερα:
Μεγαλύτερο μήκος ελεύθερου καλωδίου οδηγεί σε λιγότερες εκκινήσεις και παύσεις και μεγάλη διαφορά στη στάθμη.
Βεβαιωθείτε ότι ο πλωτηροδιακόπτης μπορεί να κινηθεί ελεύθερα.
Βεβαιωθείτε ότι η στάθμη παύσης δεν βρίσκεται κάτω από φίλτρο εισόδου της αντλίας.

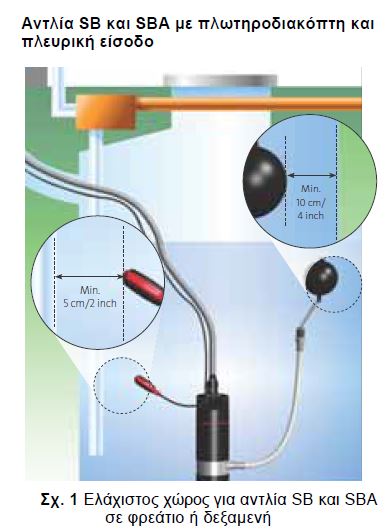

Αντλίες με πλευρική είσοδο απαιτούν κάποιον ελεύθερο χώρο μεταξύ του πλωτού φίλτρου εισόδου και του τοιχώματος. Εάν τοποθετείτε την αντλία μέσα σε φρεάτιο ή δεξαμενή, ο ελάχιστος ελεύθερος χώρος πρέπει να είναι όπως παρουσιάζεται στα σχήματα 1 και 2.

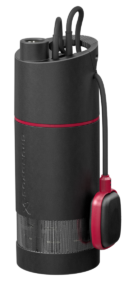

Η υποβρύχια πιεστική αντλία GrundfosSB
Η GrundfosSB είναι υποβρύχια αντλία καθαρού νερού. Είναι σχεδιασμένη για οικιακή χρήση. Η αντλία είναι ιδιαίτερα αθόρυβη και όταν εγκατασταθεί σε πηγάδι ή στέρνα, ο θόρυβος είναι εντελώς αμελητέος.
Η έκδοση HF (High Flow) με ανοξείδωτο σώμα, μπορεί να δώσει παροχή έως 5 m3/h και μέγιστο μανομετρικό έως 70 m. Η αντλία SB χρειάζεται έναν εξωτερικό ελεγκτή για αυτόματη λειτουργία, όπως π.χ. το PM1 ή το PM2 της Grundfos.
Η υποβρύχια πιεστική αντλία GrundfosSBA
Η GrundfosSBA είναι μια πλήρης μονάδα. Βασίζεται στη δοκιμασμένη SB, αλλά περιλαμβάνει και τον ελεγκτή – οπότε δεν απαιτείται εξωτερικός έλεγχος για τη λειτουργία. Εκκίνηση και παύση γίνονται αυτόματα, ακολουθώντας τη ζήτηση.
Η ενσωματωμένη μονάδα ελέγχου διαθέτει προστασία κατά της ξηρής λειτουργίας, η οποία σταματά αυτόματα την αντλία σε περίπτωση ξηρής λειτουργίας. Η προστασία κατά της ξηρής λειτουργίας λειτουργεί διαφορετικά κατά τη διάρκεια της πλήρωσης και της λειτουργίας. Με την SBA παίρνετε σε μια μονάδα, όλα όσα χρειάζεστε για εγγυημένη παροχή νερού.
Συνθήκες εκκίνησης και παύσης της SBA
Όταν καταναλώνεται νερό στο σύστημα παροχής νερού, η αντλία εκκινείται όταν πληρούνται οι συνθήκες εκκίνησης. Αυτό, για παράδειγμα, συμβαίνει όταν ανοίγει μία βρύση, γεγονός που κάνει την πίεση του συστήματος να πέσει. Η μονάδα ελέγχου σταματά την αντλία και πάλι όταν σταματήσει η κατανάλωση, δηλαδή όταν κλείσει η βρύση.
Συνθήκες εκκίνησης
Η αντλία εκκινείται όταν πληρούται μία από τις παρακάτω συνθήκες:
Η παροχή είναι μεγαλύτερη από την ελάχιστη παροχή.
Η πίεση είναι χαμηλότερη από την πίεση εκκίνησης.
Συνθήκες παύσης
Η αντλία σταματά με μία χρονοκαθυστέρηση των 10 δευτερολέπτων, όταν η παροχή είναι χαμηλότερη από την ελάχιστη παροχή.
SB / SBA | Δύο κύριες εκδόσεις
Όλες οι SB και SBA διαθέτουν ενσωματωμένο φίλτρο αναρρόφησης (πέρασμα 1 mm), ή πλευρική αναρρόφηση/εύκαμπτο σωλήνα με φίλτρο που επιπλέει (πέρασμα 1 mm). Όλες οι εκδόσεις διατίθενται με ή χωρίς πλωτηροδιακόπτη. Ο πλωτηροδιακόπτης εξασφαλίζει από χαμηλή στάθμη νερού και τυχόν σκουπίδια που επιπλέουν.
Όπως την θέλετε
Πολλοί εγκαταστάτες και ιδιώτες θέλουν μια απλή και αξιόπιστη αντλία που θα απαιτεί μόνον ελάχιστες μετατροπές της υπάρχουσας εγκατάστασης.
Οι SB/SBA αποτελούν την απλούστερη λύση. Αφού εγκατασταθούν και συνδεθούν με το δίκτυο, το μόνο που χρειάζεται είναι να ανοίξετε το διακόπτη.
Το αποτέλεσμα;
Αξιοπιστία με το ελάχιστο κόστος εγκατάστασης.
SB/SB–HF – Με εξωτερικό ελεγκτή
Αθόρυβη λειτουργία
Ενσωματωμένη προστασία
Ευέλικτη επιλογή – Αντλία + ελεγκτής
Προσβάσιμος ελεγκτής – για επισκευή ή αντικατάσταση
Διαθέσιμη ενισχυμένη έκδοση (HF) για μεγαλύτερη παροχή και μανομετρικό
*** (Η SB απαιτεί εξωτερικό ελεγκτή. Συνδυαζόμενη με ένα GrundfosPM1 ή PM2 τοποθετημένο εκτός πηγαδιού/στέρνας προσφέρει εύκολα πληροφορίες ή έλεγχο της εγκατάστασης).
Ιδανική για βρόχινο νερό
Συχνά το βρόχινο νερό από στέγες, αυλές κλπ. συγκεντρώνεται σε στέρνες για μελλοντική χρήση. Για τέτοιου είδους εφαρμογές ενδείκνυνται οι εκδόσεις με φίλτρο αναρρόφησης που επιπλέει AW ή MW.
Πλεονεκτήματα εκμετάλλευσης του βρόχινου νερού:
Μειώνει τον κίνδυνο πλημμύρας αφού λιγότερα νερά καταλήγουν στον υπόνομο.
Εξοικονόμηση ως 50% στο πόσιμο νερό: χρήση βρόχινου νερού εκεί που δεν απαιτείται να είναι ποιότητας ποσίμου.
Αυξάνει τη ζωή των συσκευών: το βρόχινο νερό είναι μαλακό και δεν αφήνει επικαθίσεις ασβεστίου.
SBA – Με εσωτερικό ελεγκτή
Αθόρυβη λειτουργία
Ενσωματωμένη προστασία
Εύκολη επιλογή – μια μονάδα
Εύκολη εγκατάσταση – μια μονάδα
Προστασία από ξηρή λειτουργία με αυτόματη επανεκκίνηση
Κρίκος ανάρτησης
Τεχνικά χαρακτηριστικά GRUNDFOSSB & SBA
Στοιχεία για τις SB & SBA
SB
SB-HF
SBA
Μέγιστη παροχή (m³/h)
3
5
3
Μέγιστο μανομετρικό (mΥΣ)
25 or 35 or 45
55 or 70
35 or 45
Πίεση εκκίνησης
(see PM1 / PM2)
(see PM2)
1,5 bar SBA 3-35
2,2 bar SBA 3-45
Μέγιστη θερμοκρασία υγρού
0°C to 40°C
Μέγιστο βάθος τοποθέτησης
10 m
15 m
10 m
Τάση/συχνότητα
1×230 V, 50 Hz
Μέγιστο πλήθος εκκινήσεων/ ώρα
20
30
20
Μήκος καλωδίου με φις
15 m
20 m
15 m
Τύπος με πλωτηρ/πτη (A)
✓
✓
✓
Τύπος χωρίς πλωτηρ/πτη (M)
✓
–
✓
Τύπος με φίλτρο που επιπλέει (W)
✓
–
✓
Σύνδεση αντλίας
1″ or 3/4″
Rp 1″1/4
1″ or 3/4″
Με βαλβίδα αντεπιστροφής
✓
–
✓
Οι αντλίες είναι κατάλληλες για λεπτόρρευστα, καθαρά, μη διαβρωτικά και μη εκρηκτικά υγρά, τα οποία δεν περιέχουν στερεά σωματίδια ή ίνες που μπορεί να προσβάλλουν μηχανικά ή χημικά την αντλία.
Για περισσότερες πληροφορίες επισκεφθείτε την ιστοσελίδα: www.grundfos.com/gr
