Η μελέτη με τίτλο «Κέντρο Γειτονιάς _αστικό χωράφι στα Κάτω Πατήσια» εντάσσεται στα πλαίσια των μαθημάτων Αρχιτεκτονικός Σχεδιασμός VII και VIII του Εθνικού Μετσόβιου Πολυτεχνείου.

Το πεδίο σχεδιασμού ορίζεται από τις οδούς Ιακωβάτων, Ιωνίας και Βυζαντίνου, ενώ η ανατολική του πλευρά εφάπτεται με υφιστάμενο δημόσιο υπαίθριο πάρκο. Παράλληλα, βρίσκεται σε άμεση γειτνίαση με την Γραμμή 1 του ΗΣΑΠ, από τον Πειραιά στην Κηφισιά.

Τρισδιάστατη απεικόνιση, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Κατά την ανάγνωση της περιοχής διαπιστώθηκε η ύπαρξη πυκνού αστικού ιστού, η έλλειψη φύτευσης, καθώς και το ισχυρό όριο των γραμμών του τρένου που διχοτομεί έντονα τον δομημένο αστικό χώρο.

Τρισδιάστατη απεικόνιση, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Από τα στοιχεία αυτά προέκυψαν τρεις βασικοί άξονες που επηρέασαν στον σχεδιασμό της πρότασης:

α) η επανένωση των δύο εκατέρωθεν πλευρών του ΗΣΑΠ,

β) η δημιουργία κεντρικής αυλής – πυρήνα, η οποία και φέρει έννοιες κοινωνικής δράσης και γειτονίας, και

γ) η δημιουργία χρήσεων με επίκεντρο στην αστική καλλιέργεια, η οποία και φιλοδοξεί να αποτελέσει πρότυπο, ως προς τον χειρισμό πυκνού αστικού ιστού, από τους σύγχρονους αρχιτέκτονες.

Τρισδιάστατη απεικόνιση, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Η μορφή που γεννήθηκε, από αυτούς του παράγοντες, είναι ευμετάβλητη, με ροή και χαμηλού ύψους, σε αντίστιξη με την πυκνότητα, το ύψος και την ορθοκανονικότητα του αστικού ιστού των Πατησίων.

Μοντέλο σχεδιασμού, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

“Στον όγκο του κτιρίου φιλοξενούνται ποικίλα είδη χώρων”.

Μοντέλο σχεδιασμού, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Πιο συγκεκριμένα, στο ισόγειο η είσοδος γίνεται μέσω μεγάλης εξωτερικής κλίμακας. Συναντάται foyer, αίθουσα πολλαπλών χρήσεων, WC, γραφεία και καφετέρια. Στο πρώτο επίπεδο βρίσκεται η αίθουσα βιβλιοθήκης και Η/Υ, WC και τα γραφεία της διοίκησης.

Μοντέλο σχεδιασμού, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Στο δεύτερο επίπεδο (πατάρι) υπάρχει βιβλιοστάσιο, προσβάσιμο μέσω κλίμακας από την βιβλιοθήκη, το οποίο έχει οπτική επαφή με τον χώρο του foyer και θέα στην πόλη.

Μοντέλο σχεδιασμού, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Στο επίπεδο της αγοράς τοποθετούνται οι αίθουσες διδασκαλίας (με πρόσβαση από το επίπεδο του ισογείου), foyer προσβάσιμο από την κεντρική αυλή-πυρήνα, αμφιθέατρο, που αναπτύσσεται ως το επίπεδο του parking, και γραφεία.

Μοντέλο σχεδιασμού, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Στο τελευταίο (υπόγειο) επίπεδο βρίσκεται ο χώρος στάθμευσης των αυτοκινήτων, η συνέχεια του αμφιθεάτρου, τα καμαρίνια και οι αποθηκευτικοί χώροι.

Μοντέλο σχεδιασμού, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Ταυτόχρονα με τον σχεδιασμό του κτιρίου, η αρχιτεκτονική ομάδα αποφάσισε την ενοποίηση του υπαίθριου χώρου – αγοράς με το γειτονικό πάρκο, δημιουργώντας έναν ενιαίο δημόσιο χώρο για δραστηριότητες και την απρόσκοπτη εξάσκηση της αστική καλλιέργειας από τους κατοίκους της γειτονιάς.

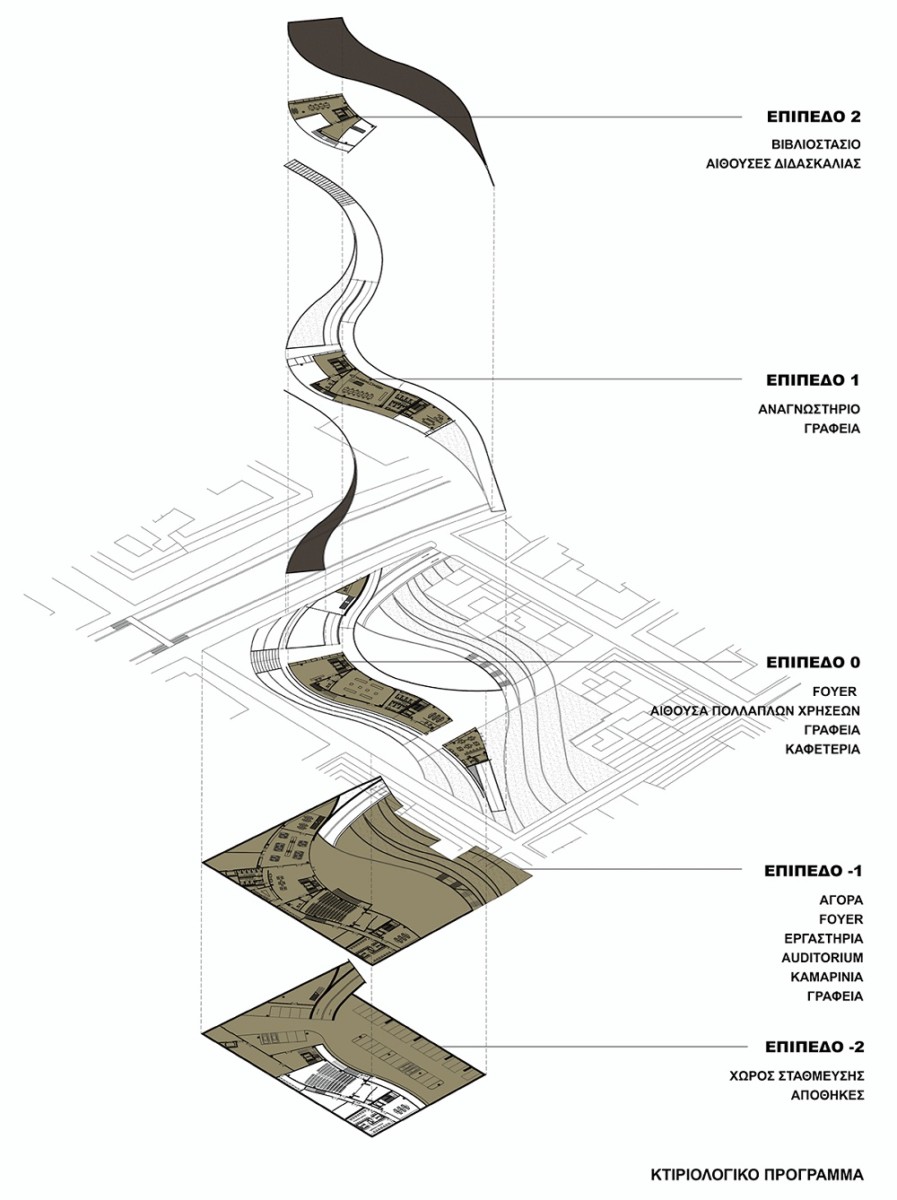

Κτιριολογικό πρόγραμμα, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Η επανένωση της περιοχής πραγματοποιείται μέσω αερογέφυρας η οποία ακολουθεί την μορφολογία του κτιρίου και καταλήγει στην πλευρά του πάρκου που βρίσκεται στην οδό Ιακωβάτων.

Ως βασικό υλικό κατασκευαστικά, επιλέχθηκε το εμφανές σκυρόδεμα στα φέροντα μέλη του κτιρίου. Συγχρόνως, η χρήση ξύλου είναι ευρεία σε πατώματα, επενδύσεις τοίχων, ψευδοροφές και πατάρια.

Κατασκευαστική τομή 1, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

“Τέλος, γίνεται χρήση διπλών υαλοστασίων ασφαλείας σε όλα ανοίγματα”.

Ειδικότερα στην νότια όψη, έχει αναπτυχθεί ειδικό σύστημα υαλοπετασμάτων μέσα από το οποίο προβάλλουν τα οριζόντια μεταλλικά δοκάρια που στηρίζουν την διάτρητη όψη από λαμαρίνα για την ηλιοπροστασία του κτιρίου.

Κατασκευαστική τομή 2, © All Scale Architecture (Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής)

Στοιχεία & Συντελεστές εργασίας:

Τίτλος Εργασίας: Κέντρο γειτονιάς _αστικό χωράφι στα Κάτω Πατήσια, Τοποθεσία: Κάτω Πατήσια – Αθήνα, Μάθημα: Αρχιτεκτονικός Σχεδιασμός VII & VIII, Έτος: 2019, Σχεδιαστική μελέτη: All Scale Architecture, Σπουδαστική ομάδα: Γιαννακίδης Κυριάκος – Καμπέρη Ελβίρα – Δημήτρης Μπουκλής, Επιβλέποντες καθηγητές: Γυφτόπουλος Σταύρος – Κωστόπουλος Κωνσταντίνος, Σχολή: Τμήμα Αρχιτεκτόνων Μηχανικών (Εθνικό Μετσόβιο Πολυτεχνείο)

English Description: Agricultural Community Centre _urban field in Kato Patisia, design thesis by Kyriakos Giannakidis, Elvira Kamberi and Dimitris Bouklis

The study for the Agricultural Community Centre _urban field in Kato Patisia is the subject of the courses of Architectural Design VII and VIII of the National Technical University of Athens.

The design area is defined by the streets of Iakovata, Ionia and Byzantine, while its eastern side is adjacent to an existing public outdoor park. At the same time, it is in close proximity to the railway’s Line 1, from Piraeus to Kifissia.

Site plan, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

The area revealed dense urban tissue, lack of planting, as well as the railway lines that strongly divide the structured urban space.

Three pursuits emerged from these statements that influenced the design of the proposal:

(a) The reunification on either side of the railway lines

(b) The creation of a central “agora”– core of social action, and

(c) The creation of an agricultural urban centre that aim to be a role model building, for nowadays urban architecture.

South / North Elevation, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

The form that was conceived is volatile, flowing and low-height, in opposition to the high, intense and rectangular buildings.

“The building accommodates a variety of spaces”.

Moreover, the ground floor is accessible through a large external staircase. There is a foyer, an exposition room, WC, central offices and a coffee shop. On the first level there is the library among with a computer room, WC and administration offices.

Basement plan / Car parking level plan, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

On the second level (loft) there is a secondary library space for reading, accessible via a staircase, which has visual contact with the foyer area and a spectacular city view.

On the agora level, there are classrooms a second foyer accessible from the central courtyard, an amphitheater, which extends to the level of the parking lot, and offices.

Ground floor plan, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

“On the basement level, there is the car parking, the amphitheater, dressing rooms and storage spaces”.

Simultaneously with the design process, the architectural team decided to integrate the “agora” area with the neighboring park, creating a single public space for activities and the practicing of agricultural courses, by the neighborhood residents.

Loft level plan, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

The reunification of the area is accomplished by an overpass bridge, which follows the morphology of the building and ends aside from the park on Iakovata Str.

Concrete is selected for the structural members of the building. At the same time, the use of wood is widespread on floors, wall coverings, suspended ceilings and lofts.

Agora level plan, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

“Finally, double glazing panels are used in all openings”.

Particularly on the south side, a special system of glass panels has been developed through which horizontal metal beams are projected and support the perforated sheet metal for the sun protection of the building.

Section A-A / Section B-B, © All Scale Architecture (Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis)

Facts & Credits:

Project Title: Agricultural Community Centre _urban field in Kato Patisia, Location: Kato Patisia – Athens, Lesson: Architectural Design VII & VIII, Year: 2019, Design thesis: All Scale Architecture, Students: Giannakidis Kyriakos – Kamberi Elvira – Dimitris Bouklis, Supervisors: Gyftopoulos Stavros – Kostopoulos Konstantinos, University: National Technical University of Athens

<
